Счетчик ЭЛЕМЕР-СТ-365 (узел учета)

Опросный лист на узел учета ЭЛЕМЕР-СТ-365

Счетчики ЭЛЕМЕР-СТ-365 предназначены для измерения количества тепловой энергии, расхода, объема, массы, давления и температуры теплоносителя в открытых и закрытых системах теплоснабжения, системах охлаждения и в отдельных трубопроводах, для измерения расхода, объема и/или массы, давления и температуры жидкостей, пара, газов и газовых смесей, объема газа, приведенного к стандартным условиям.

Описание: Счетчик ЭЛЕМЕР-СТ-365 (узел учета)

Принцип работы

Принцип работы счетчика состоит в измерении сигналов, поступающих от первичных преобразователей расхода, разности давлений, температуры, давления, их преобразовании в значения физических величин и вычисления расхода, количества измеряемой среды и/или количества тепловой энергии.

Виды исполнений

Счетчики выпускаются в исполнениях, отличающихся составом, измеряемой средой (вода, жидкость, перегретый пар, газы) и/или погрешностью измерений. Счетчик может совмещать несколько исполнений.

Первичные средства измерений и вычислитель расхода, входящие в состав счетчика, могут поставляться по отдельности, а также в составе собранной измерительной линии с фланцевым присоединением.

Характеристики: Счетчик ЭЛЕМЕР-СТ-365 (узел учета)

Перечень приборов в составе счетчика

Тип средства измерений	Регистрационный номер
Первичные преобразователи расхода воды (кроме теплоносителя) и жидкости
Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ	74824-19 73879-19
Расходомеры счетчики ультразвуковые SONOELIS	52847-13
Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ	77797-20 79250-20
Первичные преобразователи расхода теплоносителя (вода)
Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ	74824-19 73879-19
Первичные преобразователи расхода теплоносителя (вода)
Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ	77797-20 79250-20
Первичные преобразователи расхода газа и пара
Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ	77797-20 79250-20
Первичные преобразователи температуры
Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ	58808-14
Комплекты термометров сопротивления платиновых КТСП	45368-10
Термопреобразователи универсальные ТПУ 0304/M1-H	50519-17
Первичные преобразователи давления и разности давлений
Преобразователи давления измерительные АИР-10L, АИР-10H	31654-19
Преобразователи давления измерительные АИР-20/M2-H	63044-16
Преобразователи давления измерительные ЭЛЕМЕР-АИР-30М	67954-17
Барьеры искрозащиты
ЭЛЕМЕР-БРИЗ 420-Ех, ЭЛЕМЕР-БРИЗ ТМ1-Ех	65317-16
Вычислитель
ЭЛЕМЕР-ВКМ-360	68948-17

Поддержка измерения расхода на основе принципа переменного перепада давления

В качестве первичных преобразователей могут применяться диафрагмы с угловым, фланцевым, трехрадиусным способами отбора давления по ГОСТ 8.586.2-2005, сопла ИСА 1932 и сопла Вентури по ГОСТ 8.586.3-2005, диафрагмы с угловым способом отбора давления и сопла ИСА 1932 по МИ 3152-2008, осредняющие напорные трубки (ОНТ) по МИ 2667-2011.

Измерение расхода различных сред и параметров

тепловой энергии и тепловой мощности по каждому трубопроводу, а также в открытых и закрытых системах теплоснабжения в соответствии с уравнениями измерений по МИ 2412-97, МИ 2451-98, МИ 2714-2002;
объема газов при стандартных условиях по ГОСТ 2939-63;
текущего значения объемного и массового расхода измеряемой среды в трубопроводах;
текущего значения температуры измеряемой среды в трубопроводах;
текущего значения абсолютного/избыточного давления измеряемой среды в трубопроводах;
текущего значения разности температур измеряемой среды в подающем и обратном (трубопроводе холодного водоснабжения) трубопроводах;
суммарных с нарастающим итогом значений объема и массы измеряемой среды, протекающего по трубопроводам;
суммарного с нарастающим итогом значения, потребленного/отпущенного количества тепловой энергии.

Функции встроенного архива

В энергонезависимом архиве счетчиков для каждого измерительного канала тепловой энергии накапливается:

масса и объем измеряемой среды, протекшей за каждые час, сутки, месяц;
потребленное/отпущенное количество тепловой энергии за каждые час, сутки, отчетный период;
средние значения температур измеряемой среды в трубопроводах за каждые час, сутки;
средние значения измеряемых давлений измеряемой среды в трубопроводах за каждые час, сутки;
условно-постоянные значения контролируемых параметров, введенные в память вычислителя;
интервалы времени, в которых счетчик функционировал без превышения измеряемыми параметрами допустимых пределов;
интервалы времени, в которых измеряемый расход измеряемой среды выходил за пределы измерений;
интервалы времени, в которых разность температур в подающем и обратном трубопроводах была меньше допустимого (установленного) значения;
интервалы времени, в которых электропитание счетчика было отключено;
интервалы времени работы с остановкой измерений.

Измеряемые среды

Измеряемая среда	Алгоритм расчета теплофизических параметров	Диапазон рабочих условий
Измеряемая среда	Алгоритм расчета теплофизических параметров	Абсолютное давление, МПа	Температура, °С
Вода, водяной пар	ГСССД МР 147-08	0,1…100	0…+800
Природный газ неполного компонентного состава	ГОСТ 30319-2015	0,1…12	–23…+66
Природный газ полного компонентного состава	ГОСТ Р 8.662 (AGA8)	0…30	–23…+76
Нефтяной газ	ГСССД МР 113-03	0,1…15	–10…+226
Умеренно-сжатые газовые смеси переменного состава	ГСССД МР 118-05	0,1…10	–73…+125
Сухой воздух	ГСССД МР 112-03	0,1…20	–73…+127
Азот, аммиак, аргон, водород, кислород	ГСССД МР 134-07	0,1…10	–73…+150
Диоксид углерода	ГСССД МР 134-07	0,1…10	–53…+150

Метрологические и технические характеристики

Параметр	Значение
Измеряемая среда в зависимости от исполнения счетчика
«ЭЛЕМЕР-СТ-365В1-1», «ЭЛЕМЕР-СТ-365В2-1», «ЭЛЕМЕР-СТ-365В1-2», «ЭЛЕМЕР-СТ-365В2-2»	вода
«ЭЛЕМЕР-СТ-365Ж-1», «ЭЛЕМЕР-СТ-365Ж-2»	жидкость
«ЭЛЕМЕР-СТ-365П-1», «ЭЛЕМЕР-СТ-365П-2»	перегретый пар
«ЭЛЕМЕР-СТ-365Г-1», «ЭЛЕМЕР-СТ-365Г-2»	газ
Диапазон измерений расхода в рабочих условиях, м_3/ч
воды	0,033…4528
жидкости (в том числе вода, кроме теплоносителя)	0,033…107390
пара	4,5…847800
газа	4,5…847800
Диапазон измерений абсолютного/избыточного давления, МПа
воды (жидкости)	0,1/0…25
пара	0,1/0…20
газа («ЭЛЕМЕР-СТ-365Г-1» / «ЭЛЕМЕР-СТ-365Г-2»)	0,1/0…30 / 0,1/0…35
Диапазон измерений температуры, °С
воды	0…+350
жидкости (в том числе вода, кроме теплоносителя)	–50…+3500
пара	+100…+600
газа	–73…+350
Нижний предел диапазона измерений разности температур воды в подающем и обратном трубопроводах, °С	3
Верхний предел диапазона измерений разности температур воды в подающем и обратном трубопроводах, °С	150; 160; 180
Диапазон измерений разности давлений, кПа	0,01…630
Пределы допускаемой приведенной к диапазону измерений погрешности при измерении давления измеряемой среды, %
воды (жидкости)	±0,5; ±1; ±2
пара	±0,25; ±0,5; ±1
газа	±0,1; ±0,15; ±0,25; ±0,6
Пределы допускаемой приведенной к диапазону измерений погрешности при измерении разности давлений измеряемой среды, %	±0,25; ±0,5; ±1; ±1,5
Пределы допускаемой абсолютной погрешности при измерении температуры воды, жидкости, пара t, °С	±(0,6 + 0,004 × \|t\|)
Пределы допускаемой относительной погрешности при измерении термодинамической температуры газов, %	±0,20; ±0,25; ±0,30; ±0,6
Пределы допускаемой относительной погрешности измерений объема (массы), объемного (массового) расхода теплоносителя, %
«ЭЛЕМЕР-СТ-365В1-1», «ЭЛЕМЕР-СТ-365В1-2»	±(1 + 0,01 × G_max / G), но не более ±3,5
«ЭЛЕМЕР-СТ-365В2-1», «ЭЛЕМЕР-СТ-365В2-2»	±(2 + 0,02 × G_max / G), но не более ±5
Пределы допускаемой относительной погрешности при измерении тепловой энергии теплоносителя в закрытых системах водяного теплоснабжения, в зависимости исполнения счетчика, %
«ЭЛЕМЕР-СТ-365В1-1», «ЭЛЕМЕР-СТ-365В1-2»	±(2 + 12 / Δ_t + 0,01 × G_max / G)
«ЭЛЕМЕР-СТ-365В2-1», «ЭЛЕМЕР-СТ-365В2-2»	±(3 + 12 / Δ_t + 0,02 × G_max / G)
Пределы допускаемой относительной погрешности измерений объема, объемного расхода жидкостей, %	±0,5; ±0,7; ±1; ±1,5; ±2; ±5
Пределы допускаемой относительной погрешности при измерении тепловой энергии пара, %
в диапазоне расходов пара 10…30 %	±0,5
в диапазоне расходов пара свыше 30…100 %	±4
Пределы допускаемой относительной погрешности при измерении массы (массового расхода) пара в диапазоне 10…100 % верхнего предела измерений расхода, %	±3
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях, %	±1,0; ±1,5; ±2,5
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа, приведенных к стандартным условиям, %	±1,2; ±1,4; ±1,9; ±2,4; ±3,9
Пределы допускаемой относительной погрешности измерения текущего времени, %	±0,01

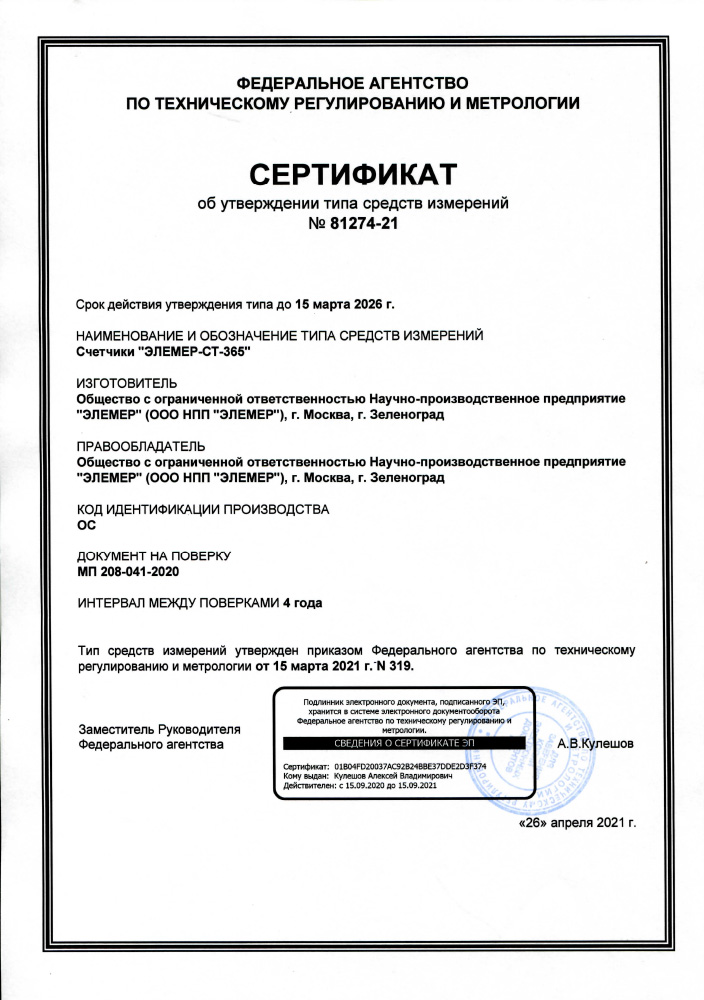

Документация и сертификаты: Счетчик ЭЛЕМЕР-СТ-365 (узел учета)

Доставка в г.Альметьевск

Выберите удобный для вас вариант доставки товара Счетчик ЭЛЕМЕР-СТ-365 (узел учета) в г.Альметьевск и сообщите нашему менеджеру.

Транспортная компания

Мы организуем доставку приборов до областного центра либо до ближайшего пункта выдачи транспортной компанией «Деловые линии» в г.Альметьевск. Стоимость доставки осуществляется согласно тарифам ТК «Деловые линии».

Курьерская доставка

По вашему желанию, мы доставим приборы до двери. Доставка в г.Альметьевск осуществляется курьерскими службами «Даймэкс» и «СДЭК». Курьерская доставка производится за счет покупателя. Стоимость доставки согласно тарифам курьерских служб.

Самовывоз

Вы можете самостоятельно забрать товар. Отгрузка продукции осуществляется самовывозом с нашего склада в г.Уфа.

Заказать Счетчик ЭЛЕМЕР-СТ-365 (узел учета) в Альметьевске

Для определения стоимости оборудования, комплектности и сроков поставки в г.Альметьевск, пожалуйста, скачайте опросный лист, заполните его и прикрепите к форме заявки.

Специалисты отдела продаж ответят на Ваш запрос в течении одного рабочего дня.
