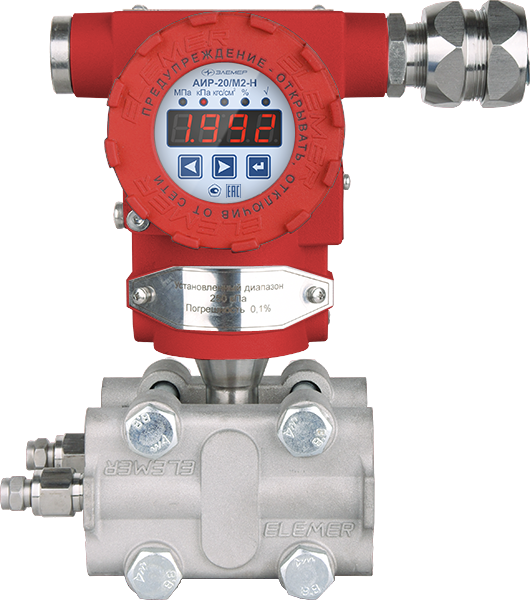

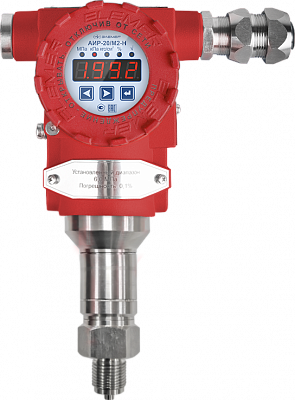

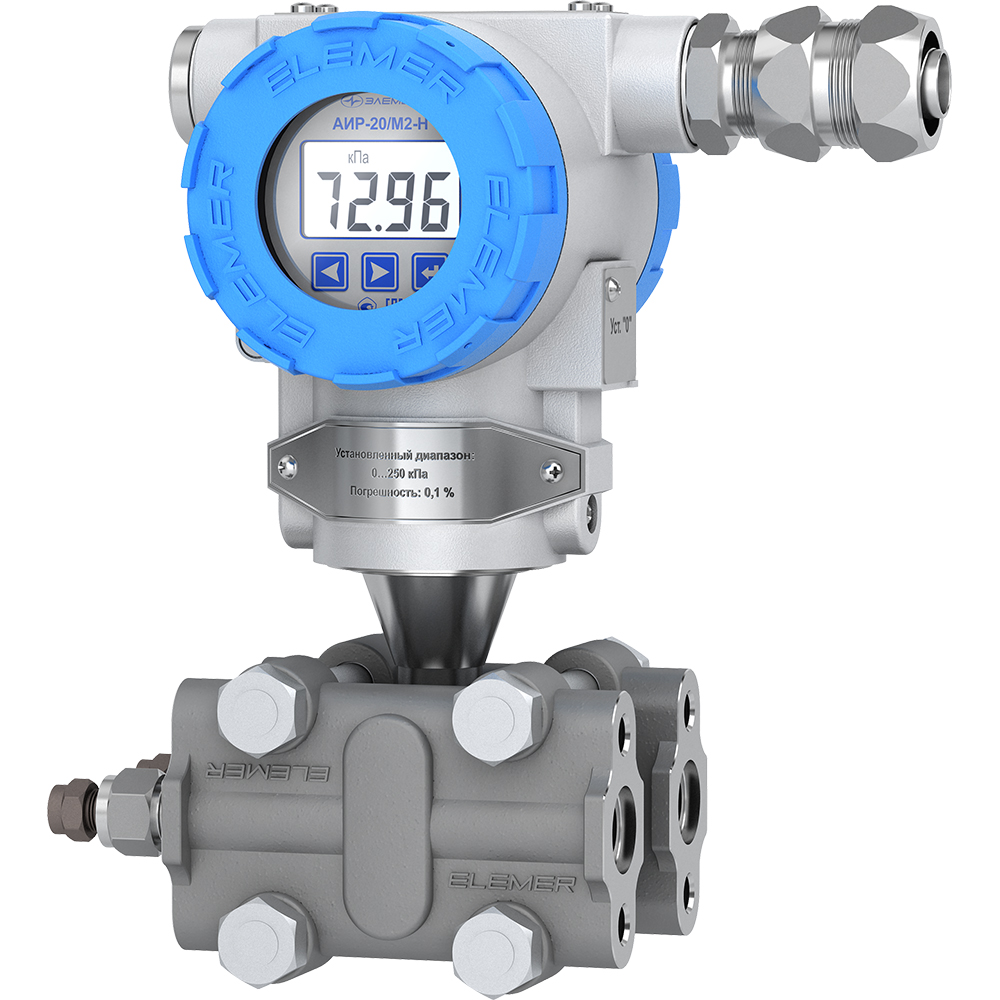

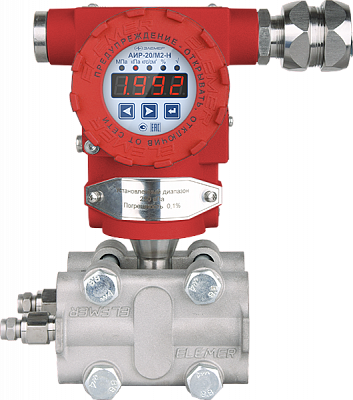

АИР-20/М2-Н - 10-диапазонный датчик давления с ЖК- и СД-индикацией
Микропроцессорный многопредельный датчик давления с HART-протоколом с улучшенными метрологическими и функциональными характеристиками. Датчик предназначен для непрерывного преобразования абсолютного давления, избыточного давления, избыточного давления-разрежения, дифференциального давления, гидростатического давления в унифицированный выходной токовый сигнал 0...5 мА или 4...20 мА и/или цифровой сигнал в стандарте протокола HART. Также в приборе реализован двойной комбинированный токовый выход 0…5/4…20 мА.
Описание: АИР-20/М2-Н - 10-диапазонный датчик давления с ЖК- и СД-индикацией
Микропроцессорные многопредельные датчики давления с HART-протоколом с улучшенными метрологическими и функциональными характеристиками. Одни из самых популярных датчиков в линейке НПП «ЭЛЕМЕР», имеющие широкий модельный ряд. Датчики предназначены для непрерывного преобразования абсолютного давления, избыточного давления, избыточного давления-разрежения, дифференциального давления, гидростатического давления в унифицированный выходной токовый сигнал 0…5 мА или 4…20 мА и/или цифровой сигнал в стандарте протокола HART. Также в приборе реализован двойной комбинированный токовый выход 0…5/4…20 мА.
Датчики имеют встроенный светодиодный индикатор (СД) с ярким красным, зеленым и белым свечением символов или жидкокристаллический (ЖК) индикатор с подсветкой. Для удобства визуализации индикатор имеет возможность дискретного вращения на угол 90°,180° и 270°. Корпус плавно вращается на — 270°.
Датчики имеют встроенное 3-кнопочное меню на лицевой панели индикатора для возможности настройки и редактирования параметров, а также для калибровки и получения диагностических данных.
Датчики оснащены современными тензорезистивными сенсорами с металлическими и керамическими мембранами. Тензорезистивные сенсоры с металлической разделительной мембраной из нержавеющей стали 316L, выполненные по технологии КНК, имеют высокую перегрузочную способность до 500 % от верхнего предела измерений. Примененные в датчиках керамические сенсоры обладают высокой стойкостью к перегрузкам (до 600 %) и особо высокой стойкостью к агрессивным средам.
Для вязких и быстро застывающих сред применяются сенсоры с открытой мембраной из нержавеющей стали или из керамики. В датчиках применяются сенсоры ведущих российских и европейских производителей. Датчики имеют высокую помехозащищенность — группа по ЭМС — IV-A(B).
Характеристики: АИР-20/М2-Н - 10-диапазонный датчик давления с ЖК- и СД-индикацией
Верхние пределы измерений:
Абсолютное давление (ДА) | 1,0 кПа...16 МПа |
Избыточное давление (ДИ) | 0,16 кПа...100 МПа |
Давление-разрежение (ДВ) | 0,4 кПа…100 кПа |
Избыточное давление-разрежение (ДИВ) | ±0,3 кПа...(–0,1...+2,4) МПа |
Дифференциальное давление (ДД) | 0,063 кПа…16 МПа |
Гидростатическое давление (ДГ) | 1,6 кПа…250 кПа |
Гидростатическое давление (ДГ) (погружные) | 1 кПа...250 кПа |
Глубина перенастройки диапазонов | 1:60 |
Выходной сигнал | 4…20 мА + HART 0…5/4…20 мА одновременно |
Конфигурирование | 3-кнопочная клавиатура, HART-протокол |
Функция извлечения квадратного корня | |
Погрешность | ±0,075 %; ±0,1 %; ±0,2%, ±0,5 % |
Климатические исполнения: | — С2 (–40…+70 °C, –60…+70 °C), С3 (–10…+70 °C, –25…+70 °C, –10….+60 °C, –25…+60 °C) |
Пылевлагозащита | IP65, IP54 |
Варианты исполнения | общепромышленное, Ex (ExiaIICT6 X), Exd (1ExdIICT6), кислородное, атомное (повышенной надежности) |
Индикация | ЖК с подсветкой, СД (с возможностью поворота на 90°, 180°, 270°) |
Вращение корпуса | на ±135° |
Электромагнитная совместимость (ЭМС) | IV-А |
Гарантийный срок | 24 месяца (с момента ввода в эксплуатацию) или 36 месяцев (с момента отгрузки), расширенный гарантийный срок — по согласованию |
Документация и сертификаты: АИР-20/М2-Н - 10-диапазонный датчик давления с ЖК- и СД-индикацией
Опросные листы
Документация
- Руководство по эксплуатации АИР-20/М2-H (0…5 мА / 4…20 мА / HART)
- Руководство по эксплуатации АИР-20/М2-H (4…20 мА / HART)
- Руководство по эксплуатации АИР-20/М2-Н-ГС
- Руководство по эксплуатации АИР-20/М2-H на английском языке
- Руководство по эксплуатации АИР-20/М2-H на немецком языке
- Каталог продукции Преобразователи давления измерительные АИР-20/М2-H
- Каталог продукции Преобразователи давления измерительные АИР-20/М2-H-ГС
- Рекламный буклет Преобразователи давления АИР-20/М2-Н
- FieldComm Group Verified DD files (HART Device Description)
- DTM-драйвер
- HARTmanager — программа для настройки приборов по HART-протоколу (страница описания и дистрибутив)
- 3D модель датчиков (ДА, ДИ, ДИВ) штуцерного исполнения, корпус АГ 03, модели хх0
- 3D модель датчиков разности давлений (ДД) для моделей 4х0 (кроме 470)
Сертификаты
- Минпромторг России. Заключение о подтверждении производства промышленной продукции на территории Российской Федерации № 112529/11 (до 20.12.2022 г.)
- Сертификат об утверждении типа средств измерений № 63044-16 (до 21.12.2025 г.)
- Приказ № 2163 от 21.12.2020 г. о продлении срока действия Свидетельства об утверждении типа средств измерений
- Приложение к приказу № 2163 от 21.12.2020 г. с описанием типа средств измерений

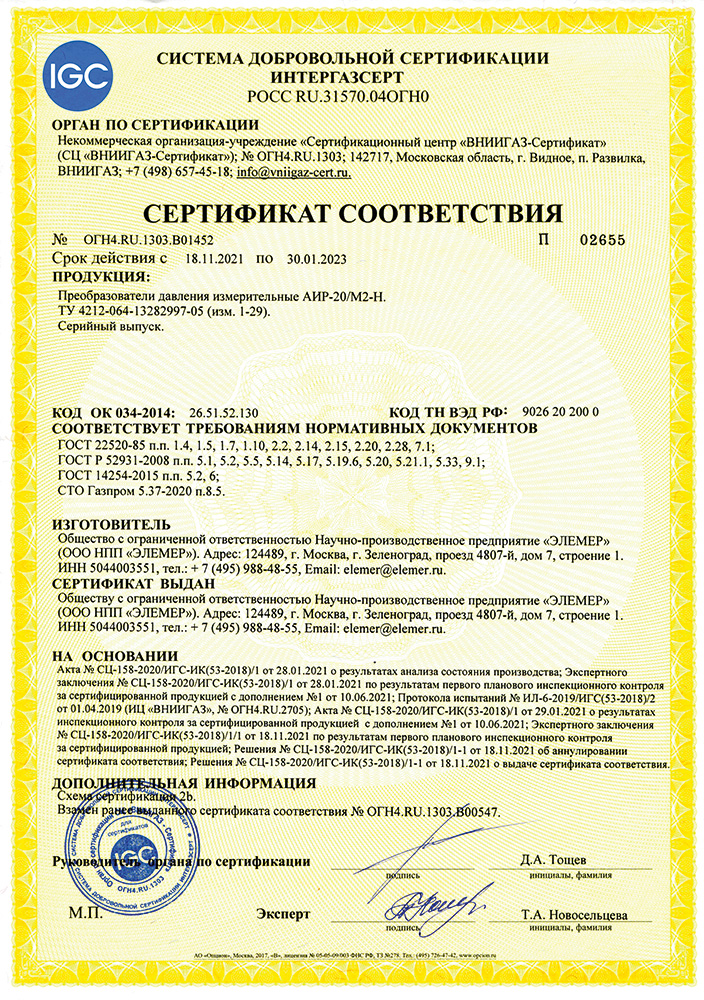

- Система добровольной сертификации ИНТЕРГАЗСЕРТ РОСС RU.31570.04ОГН0. Сертификат соответствия № ОГН4.RU.1303.В01452 (до 30.01.2023 г.)

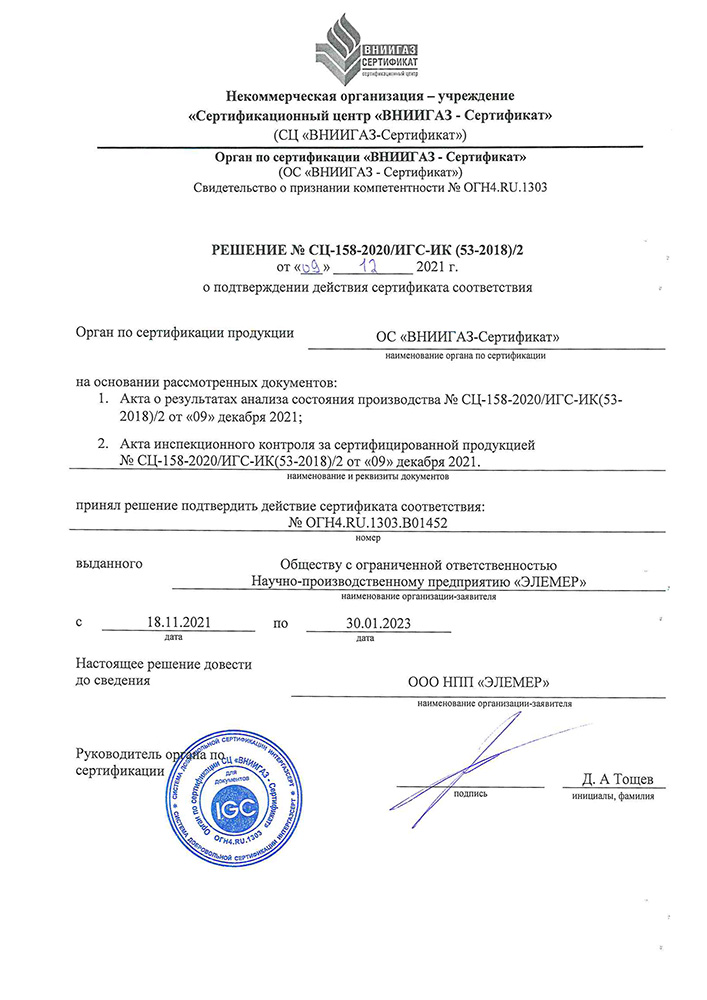

- ОС «ВНИИГАЗ-Сертификат». Решение о продлении сертификата соответствия № ОГН4.RU.1303.В01452 (до 30.01.2023 г.)
- Система добровольной сертификации ИНТЕРГАЗСЕРТ РОСС RU.31570.04ОГН0. Сертификат соответствия № ОГН4.RU.1303.В00547 (до 30.01.2023 г.)
- ООО «Прибор-Тест». Протоколы испытаний АИР-20Ех/М2-Н на соответствия требованиям УХЛ1 по ГОСТ 15150-69 (от 24.03.2020 г.)
- ООО НПО «ЛКП» Протоколы испытаний лакокрасочного покрытия на соответствие требованиям УХЛ1 (от 03.08.2020 г.)
- Сертификат соответствия требованиям ГОСТ Р 53679-2009 (ИСО 15156-1:2001) по устойчивости к средам, содержащим сероводород (до 25.12.2022 г.)

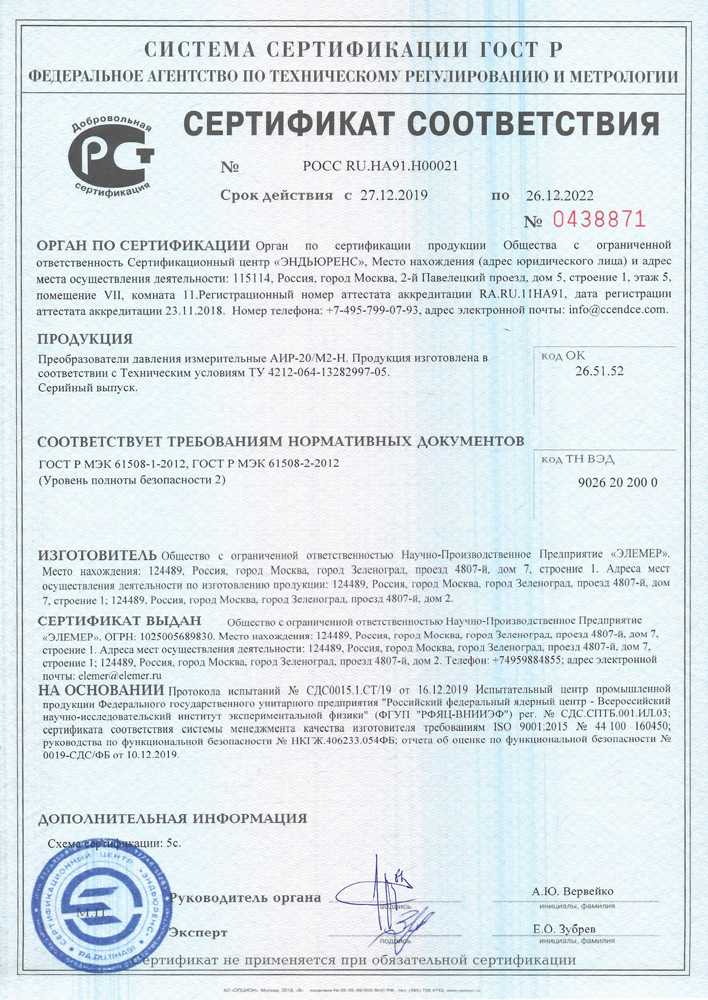

- Сертификат функциональной безопасности уровня SIL2 № РОСС RU.HA91.Н00021 (до 26.12.2022 г.)

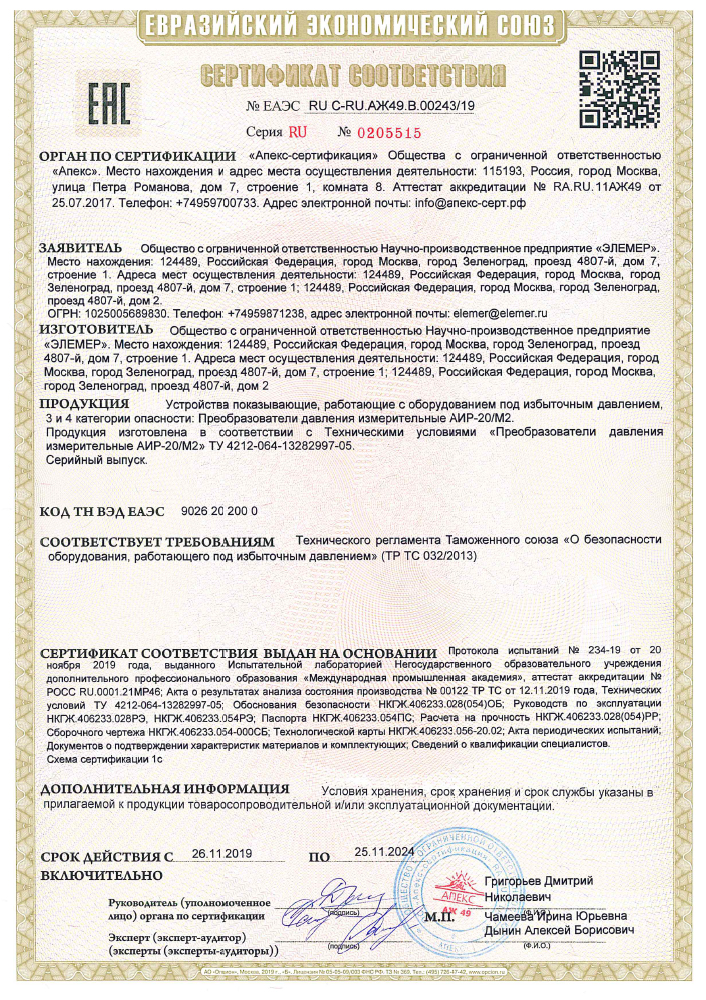

- Сертификат соответствия техническому регламенту таможенного союза ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» № ЕАЭС RU C-RU.АЖ49.В.00243/19 (до 25.11.2024 г.)
- «Certificate of Registration FieldComm Group Verified» регистрационный номер L2-06-1000-683 (от 07.09.2017 г.)

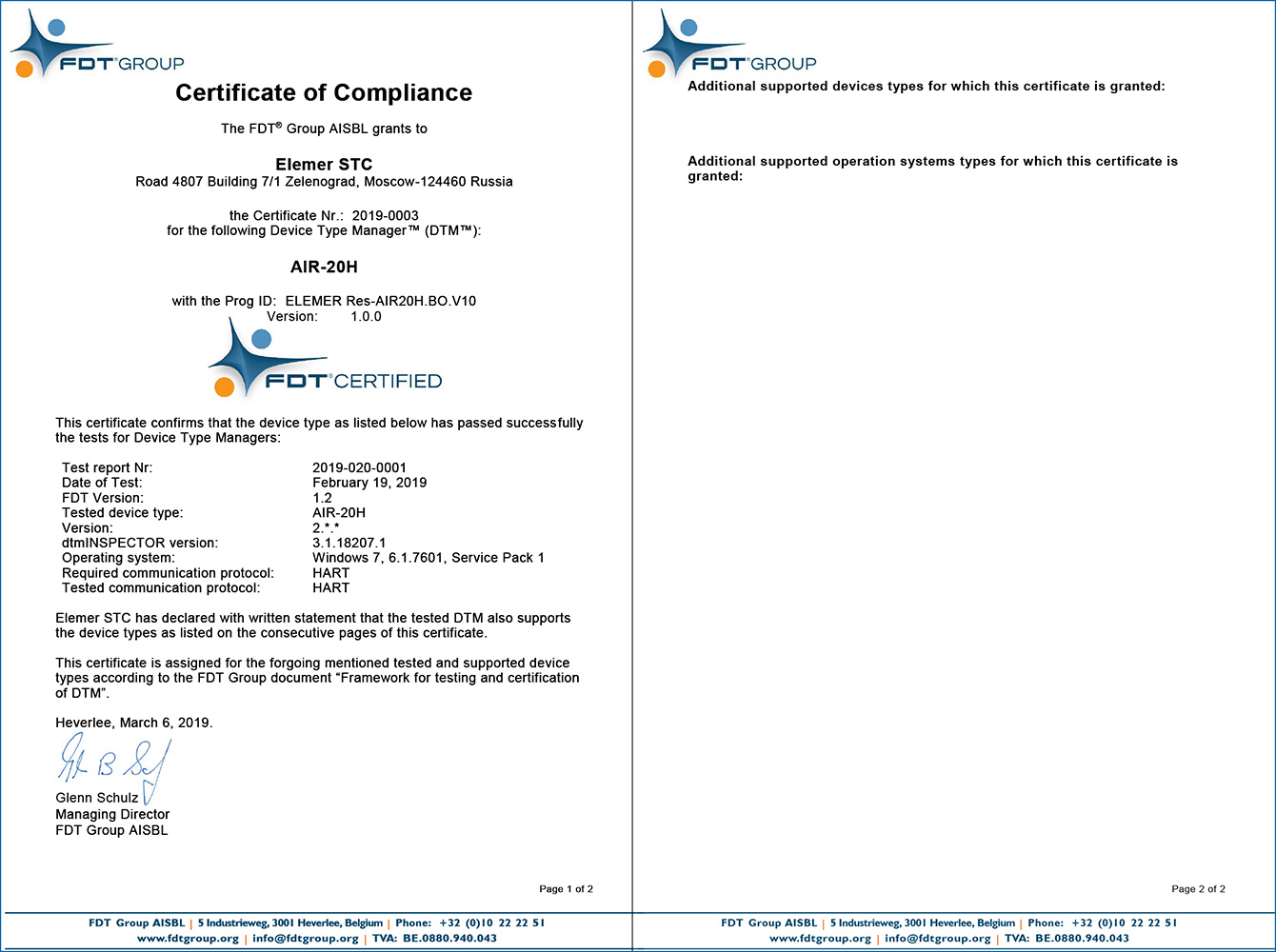

- Сертификат ассоциации «FDT®Group» № 2019-0003 (от 19.02.2019 г.)
- Сертификат соответствия техническому регламенту таможенного союза: ТР ТС 020/2011 «Электромагнитная совместимость технических средств» № ЕАЭС RU C-RU.HB05.B00024/20 (до 04.06.2025 г.)
- Сертификат соответствия техническому регламенту таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» № ЕАЭС RU C-RU.ПБ98.В.00149/20 (до 31.05.2025 г.)
- Сертификат соответствия техническому регламенту таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» № ЕАЭС RU C-RU.ПБ98.В.00032/19 (до 01.07.2024 г.)
- «ВИБРОСЕЙСМОСТАНДАРТ» Сертификат соответствия № RU.OC.BCCT 130-08.2021 (до 26.09.2024 г.)

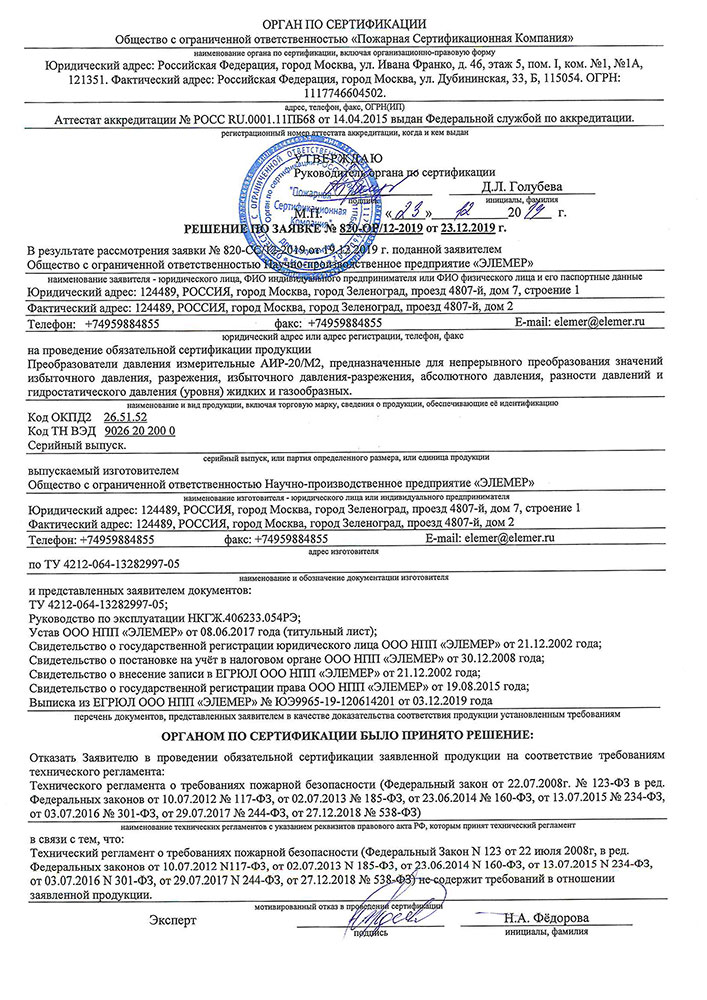

- ООО «Пожарная сертификационная компания». Решение по заявке №820-ОР/12/2019 (от 23.12.2019 г.)
- Беларусь. Сертификат об утверждении типа средств изменений № 14299 (до 21.12.2025 г.)

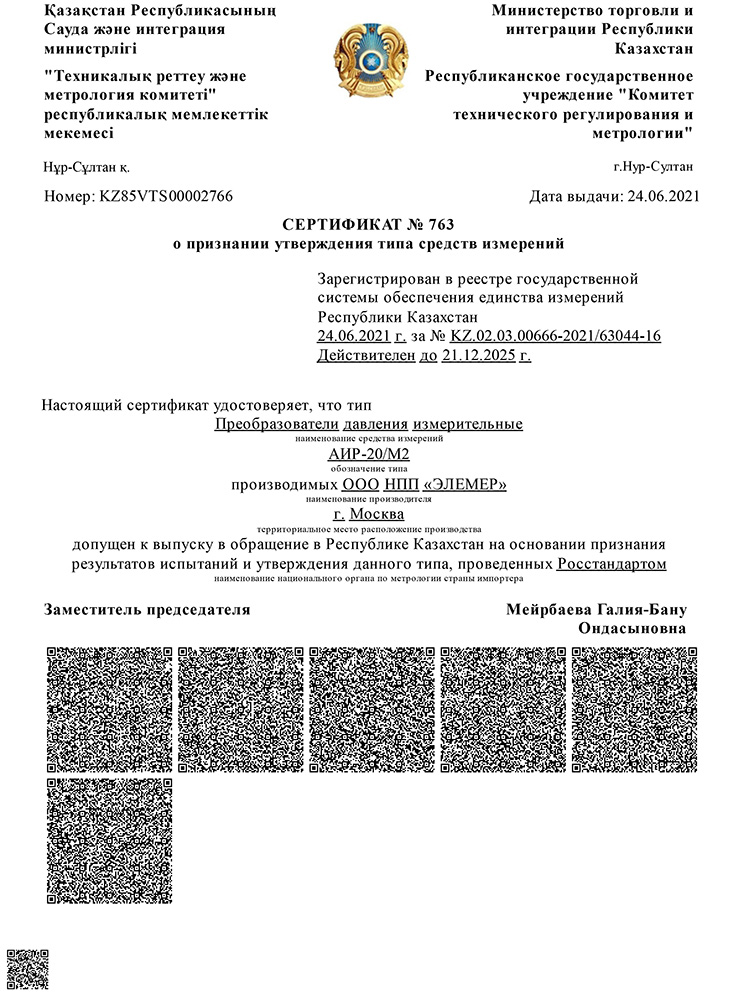

- Казахстан. Сертификат о признании утверждения типа средств измерений АИР-20/М2 № 763 (до 21.12.2025 г.)
- Казахстан. Разрешение на применение технических устройств № KZ11VEH00000389 (от 22.11.2013 г.)

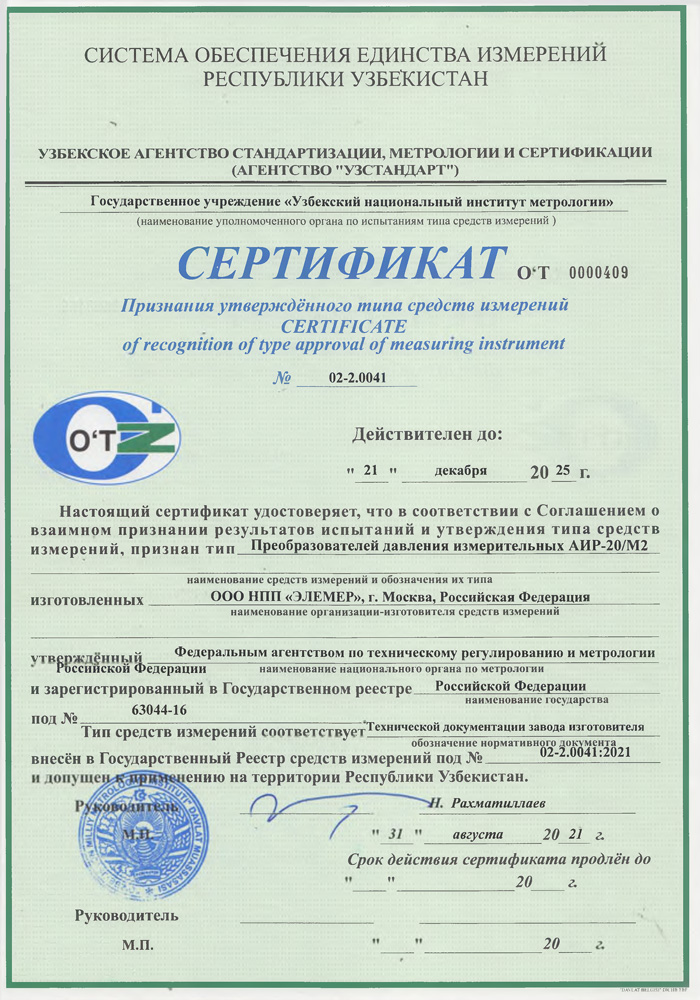

- Узбекистан. Сертификат о признании утверждённого типа средств измерений № 02-2.0041 (до 21.12.2025 г.)
