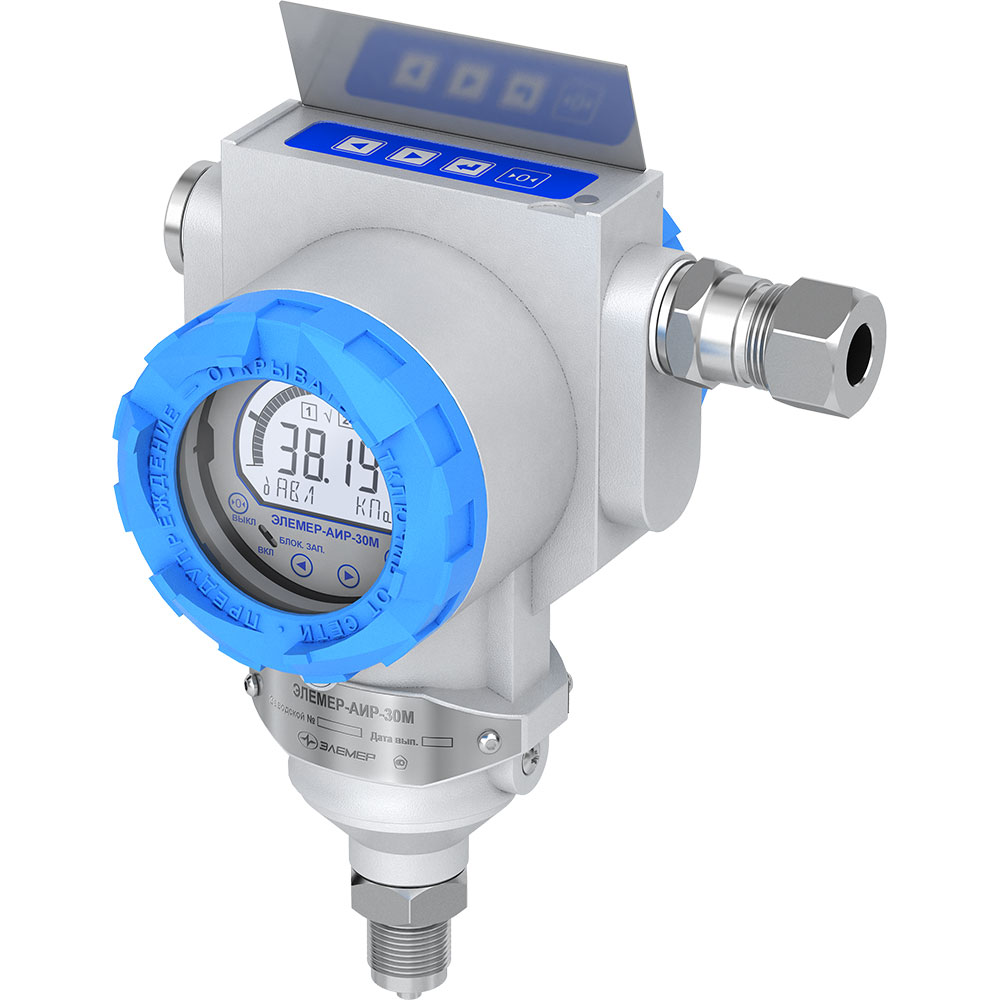

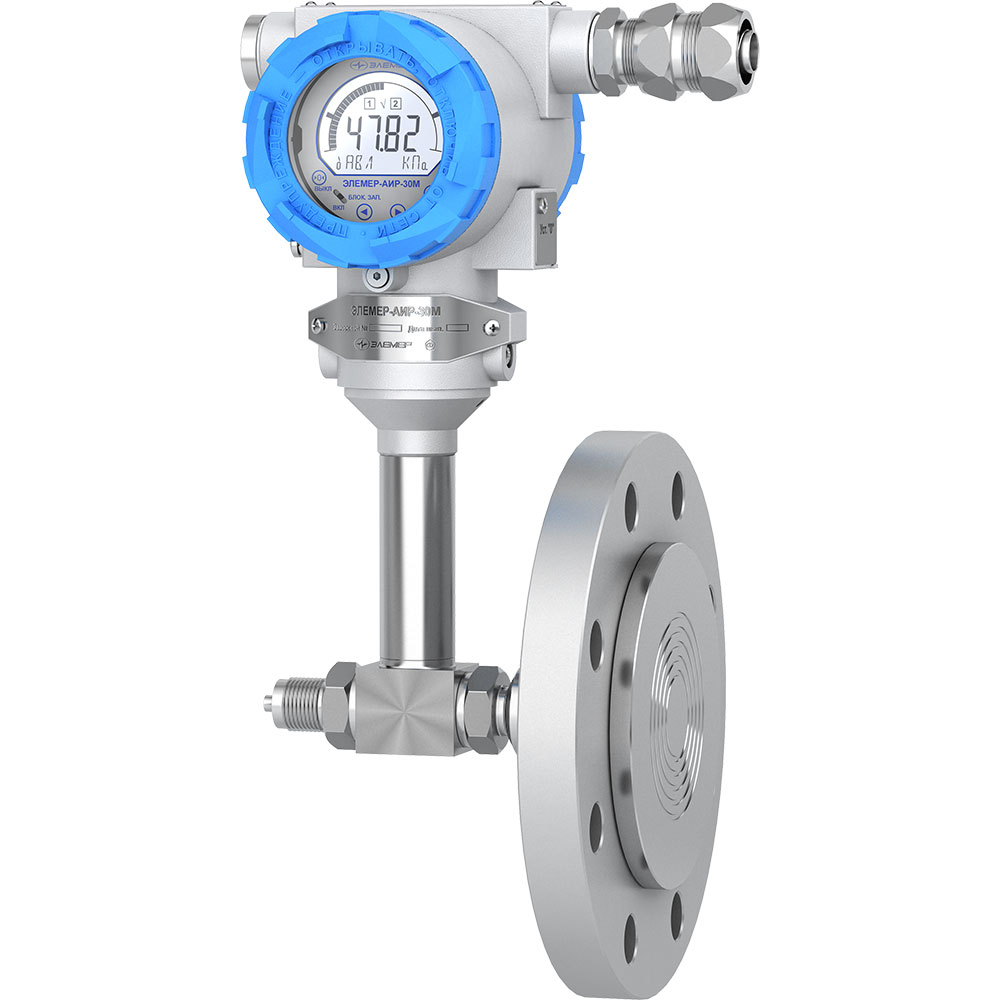

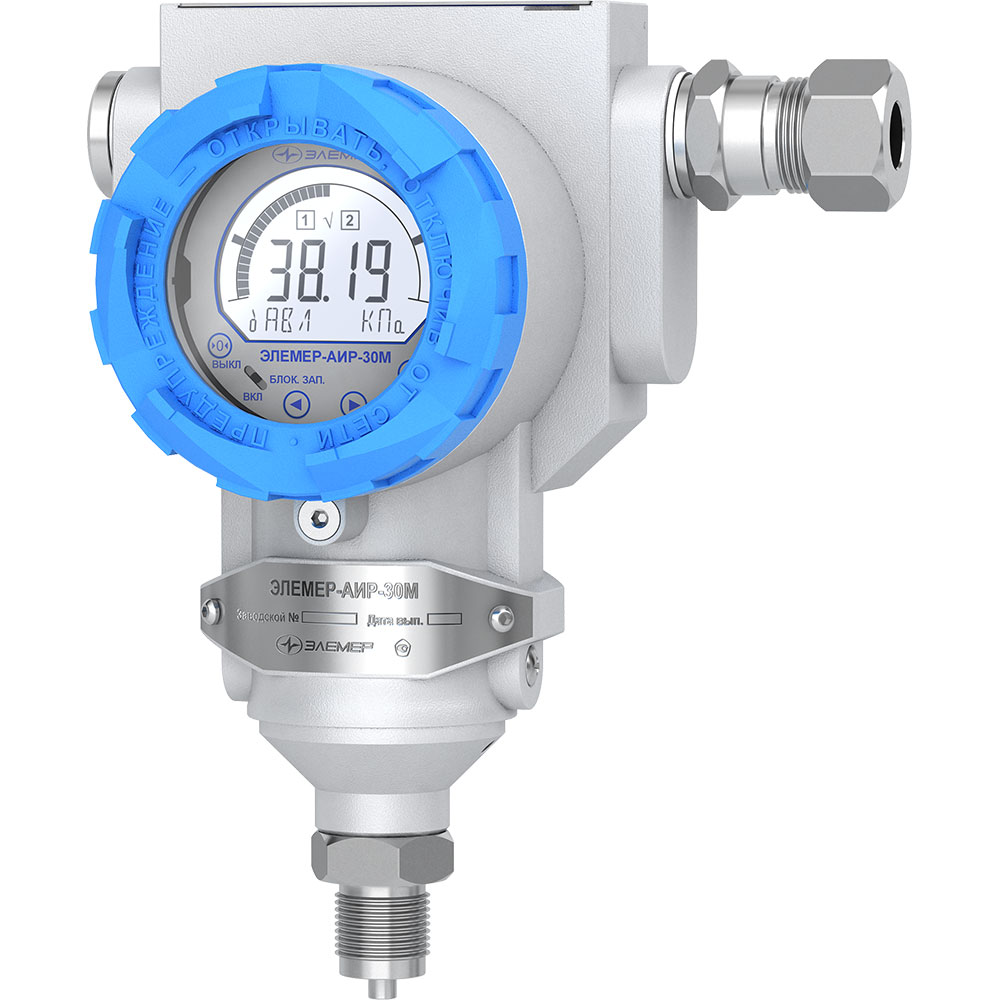

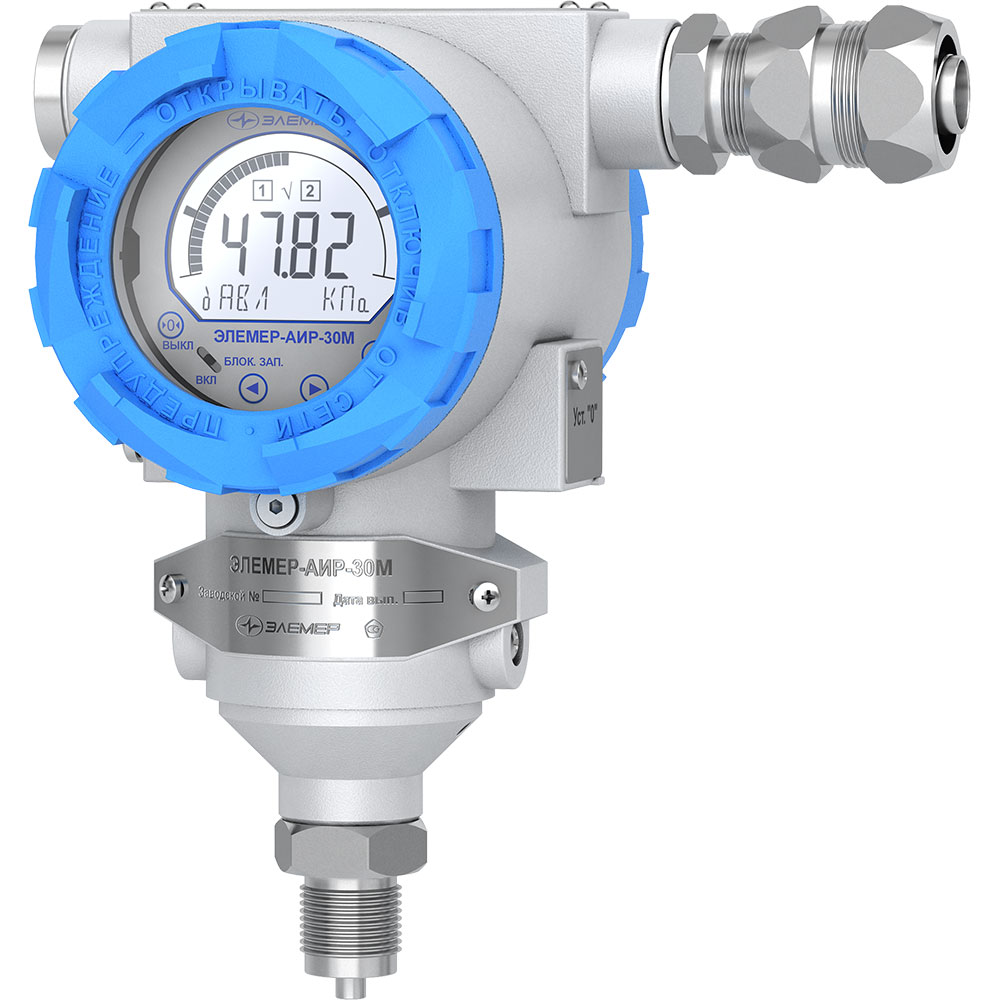

ЭЛЕМЕР АИР-30М - интеллектуальный датчик давления

Один из лучших российских интеллектуальных датчиков давления с широкими функциональными возможностями и русскоязычным меню. Датчики предназначены для непрерывного преобразования в унифицированный токовый выходной сигнал или в сигнал напряжения постоянного тока, а также в цифровой сигнал в стандарте протокола HART или FOUNDATION fieldbus входных измеряемых величин.

ЭЛЕМЕР-АИР-30М осуществляет функцию сигнализации и автоматического регулирования контролируемых параметров с помощью двух типов реле: электромагнитных (двустабильных) и оптореле.

Описание: ЭЛЕМЕР АИР-30М - интеллектуальный датчик давления

Описание

Преимущества модернизированного ЭЛЕМЕР-АИР-30М

Новая версия прибора — ЭЛЕМЕР-АИР-30М, прошедшая глубокую модернизацию, существенно расширяет функциональные возможности преобразователей давления производства нашего предприятия:

  • 2 типа применяемых корпусов для обеспечения максимального удобства пользования, в том числе и обеспечения возможности выбора до 3 кабельных вводов для оптимизации электрического подключения приборов;
  • сенсорная герметичная клавиатура обеспечивает возможность управления прибором и непосредственно на технологической позиции во взрывоопасных зонах;
  • цифровые протоколы передачи измерительной информации HART и Fieldbus, а также возможность формирования выходного сигнала по напряжению в диапазоне 1…5 В;
  • обновленное интуитивно понятное меню управления прибором на русском языке;
  • межповерочный интервал — 5 лет для всех модификаций приборов и видов измеряемого давления;
  • расширенный диапазон температур внешней среды от минус 55 до +80 °С позволяет применять приборы без укрытия и дополнительного обогрева;
  • величина основной приведенной погрешности от ±0,075 %;
  • глубина перенастройки диапазонов — 1:100;
  • защищенность от проникновения влаги и пыли с кодом IP67;
  • двустабильные (поляризованные) электромагнитные реле с параметрами ~250 В х 3 А, не требующие дополнительного питания и расширенными возможностями настройки логики срабатывания;
  • широкий выбор материалов мембран, присоединительных фланцев и штуцеров для измерения давления в агрессивных средах, а также возможность заказа приборов с установленными разделителями сред;
  • цифро-графический индикатор, обеспечивающий наглядность измерительной информации и простоту ее восприятия оператором.

Технические характеристики ЭЛЕМЕР-АИР-30М

Датчики оснащены современными тензорезистивными сенсорами. Тензорезистивные сенсоры по технологии КНК имеют высокую перегрузочную способность до 1500 % от верхнего предела измерений.

Прибор имеет не только очень широкие диапазоны измерений (например, для избыточного давления от 0,025 кПа до 60 МПа), но и возможность перенастройки диапазонов с коэффициентом до 1:100. Это позволяет производить высокоточные измерения со значениями основной погрешности от 0,075 %. Преобразователи давления ЭЛЕМЕР-АИР-30М оснащаются следующими выходными сигналами: унифицированный токовый 4…20 мА, комбинированный 4…20 / 0…5 мA, сигналы по напряжению постоянного тока 0,8…3,2, 0,5…4,5, 1…5 В. Со всеми перечисленными аналоговыми сигналами преобразователи всегда имеют цифровой сигнал под протоколом HART. Для интеграции в современные системы АСУ ТП преобразователи ЭЛЕМЕР-АИР-30М могут оснащаться цифровым сигналом под протоколом FOUNDATION fieldbus.

Датчики оснащены многофункциональным 4-разрядным ЖК-индикатором с подсветкой, графической шкалой и дополнительным полем для цифрового отображения уставок. Датчики имеют модульную структуру: модуль сенсора и модуль электроники. Все модули одного вида взаимозаменяемы. Это обеспечивает высокую ремонтопригодность датчика. Все датчики защищены паролем от несанкционированного доступа. Настройка параметров датчика осуществляется с помощью наружной или внутренней клавиатуры или по HART-протоколу или протоколу FOUNDATION fieldbus.

Встроенные устройства сигнализации и регулирования (2 электромагнитных поляризованных (двустабильных) реле или оптореле существенно упрощает использование и интеграцию приборов в системах АСУ ТП.

Характеристики: ЭЛЕМЕР АИР-30М - интеллектуальный датчик давления

Характеристики

Верхние пределы измерений:

Абсолютное давление (щтуцерные ТА)   1 кПа…16 МПа
Избыточное давление (штуцерные TG, TGH, фланцевые CG) 0,025 кПа…60 МПа
Избыточное давление-разрежение (штуцерные TGV, фланцевые CGV) ±0,025 кПа…(–0,1…+2,5) МПа

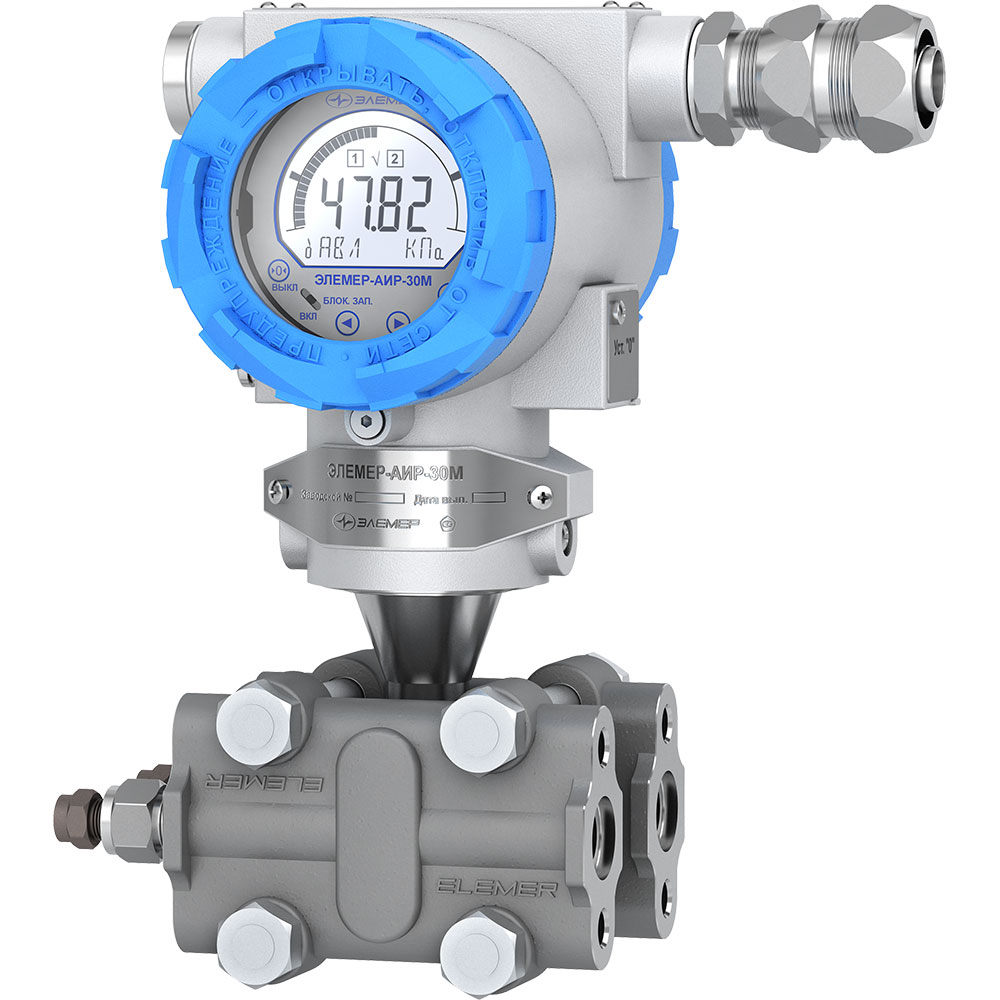

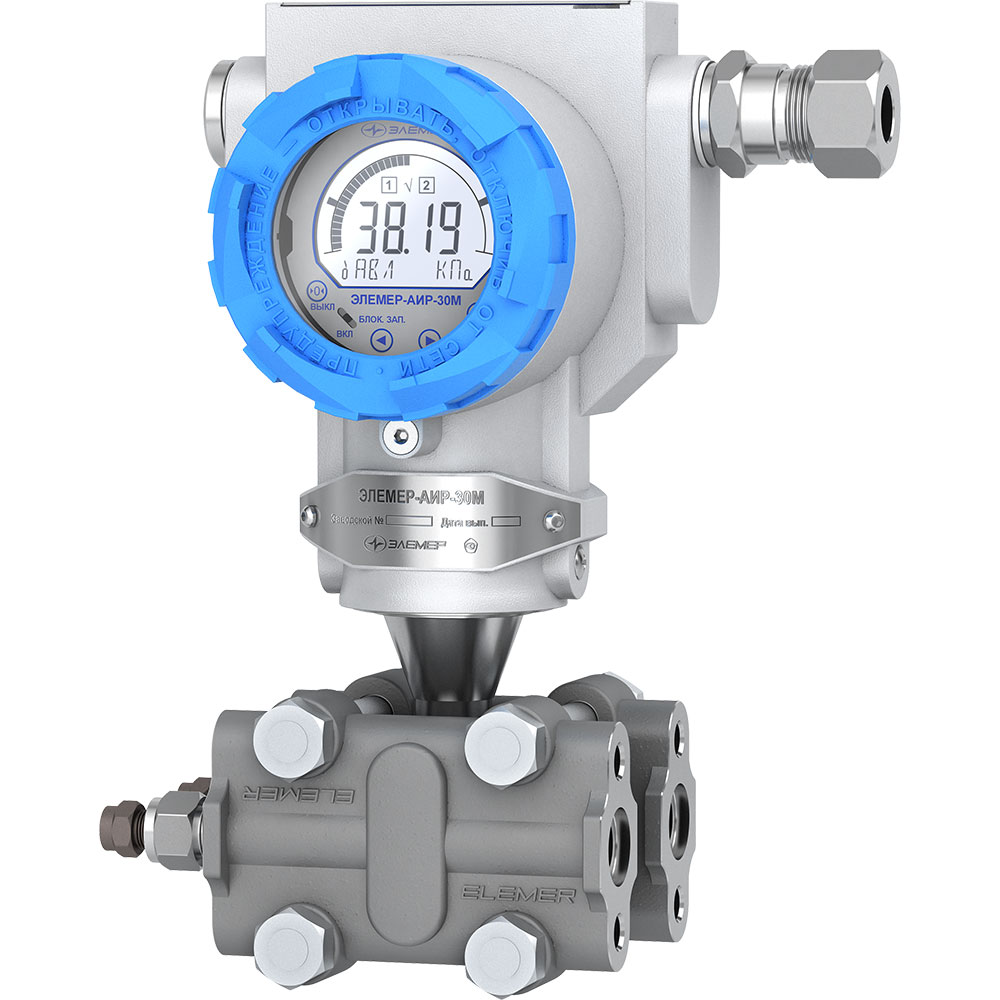

Дифференциальное давление (фланцевые CD, CDV) 0,025 кПа…10 МПа

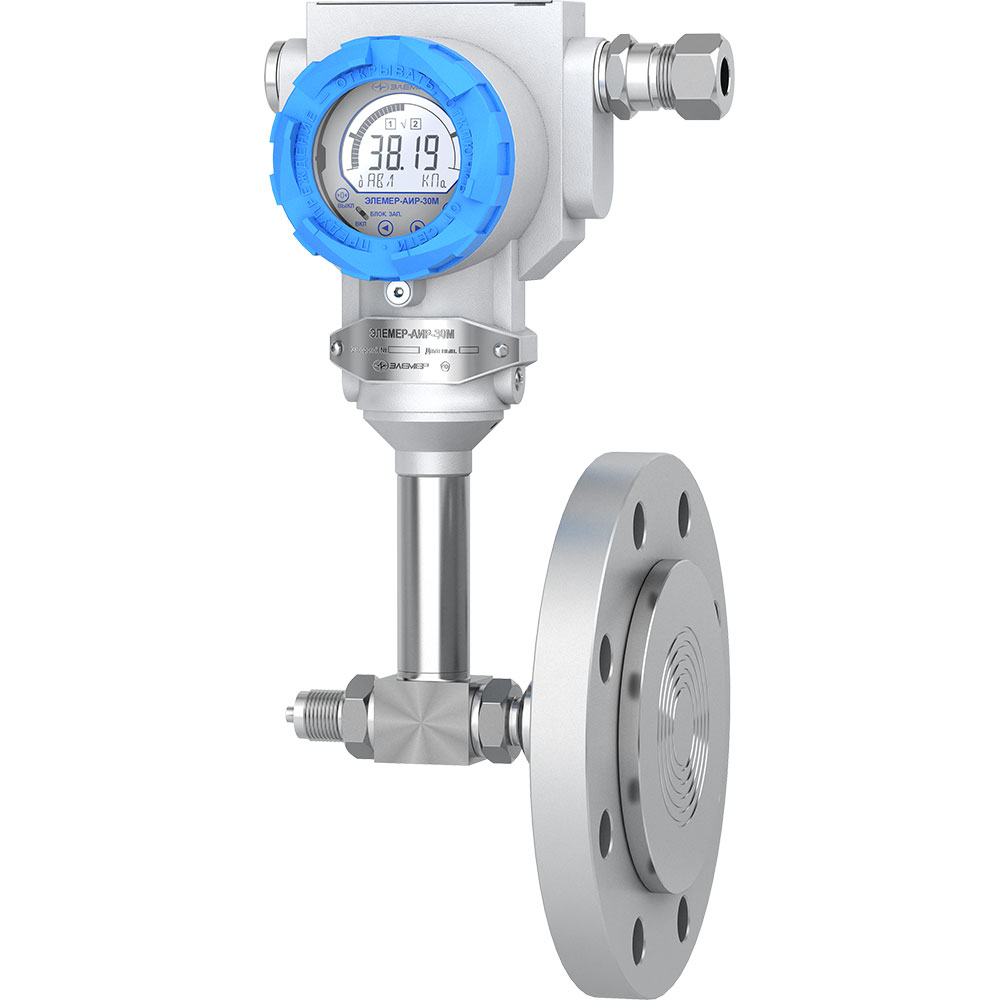

Гидростатическое давление (фланцевые СL) 1 кПа…250 кПа
Глубина перенастройки диапазонов 100:1
Сенсоры датчиков тензометрические сенсоры с высокой перегрузочной способностью
Выходной сигнал 4…20; 0…5; 4…20 / 0…5 мА (по выбору); 0,8…3,2; 0,5…4,5; 1…5 В; НАRT, FOUNDATION fieldbus
Конфигурирование клавиатура (внутренняя или наружная), HART-протокол; по протоколу FOUNDATION fieldbus
Функция извлечения квадратного корня
Погрешность от ±0,075 %
Климатические исполнения C3 (–25…+70 °С), C2 (–40…+80 °С), C2 (–50…+70 °С), C2 (–55…+70 °С), Д3 (–50…+80 °С), Т3 (–25…+80 °С), УХЛ 3.1 (–50…+70 °С)
Пылевлагозащита IP65; IP67
Варианты исполнения общепромышленное, «Ex» (ExiaIICT6 X), «Exd» (1ExdIICT6), комбинированное «Exdia» (1ExdiaIICT6 Gb X), кислородное, атомное (повышенной надежности); атомное (повышенной надежности) взрывозащищенное
Индикация ЖК-индикатор с подсветкой и графической шкалой
Вращение индикатора 90°, 180°, 270°
Вращение корпуса ±135°
Устройства сигнализации и регулирования:
2 уставки и 2 оптореле

 (~250 В x 80 мА)

 2 уставки и 2 электромагнитных двустабильных (поляризованных) реле

 (~250 В x 3 А)

 Электромагнитная совместимость (ЭМС)  IV-A
Межповерочный интервал

5 лет (независимо от класса точности прибора)

Гарантия 24 месяца (с момента ввода в эксплуатацию) или 36 месяцев (с момента отгрузки), расширенный гарантийный срок — по согласованию



Документация и сертификаты: ЭЛЕМЕР АИР-30М - интеллектуальный датчик давления

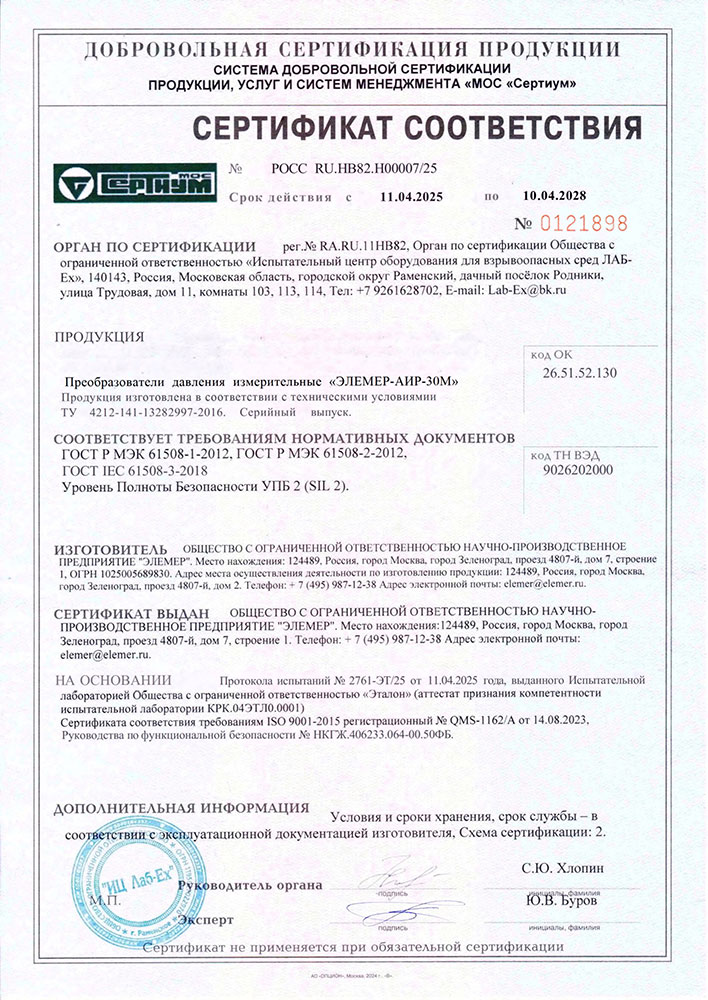

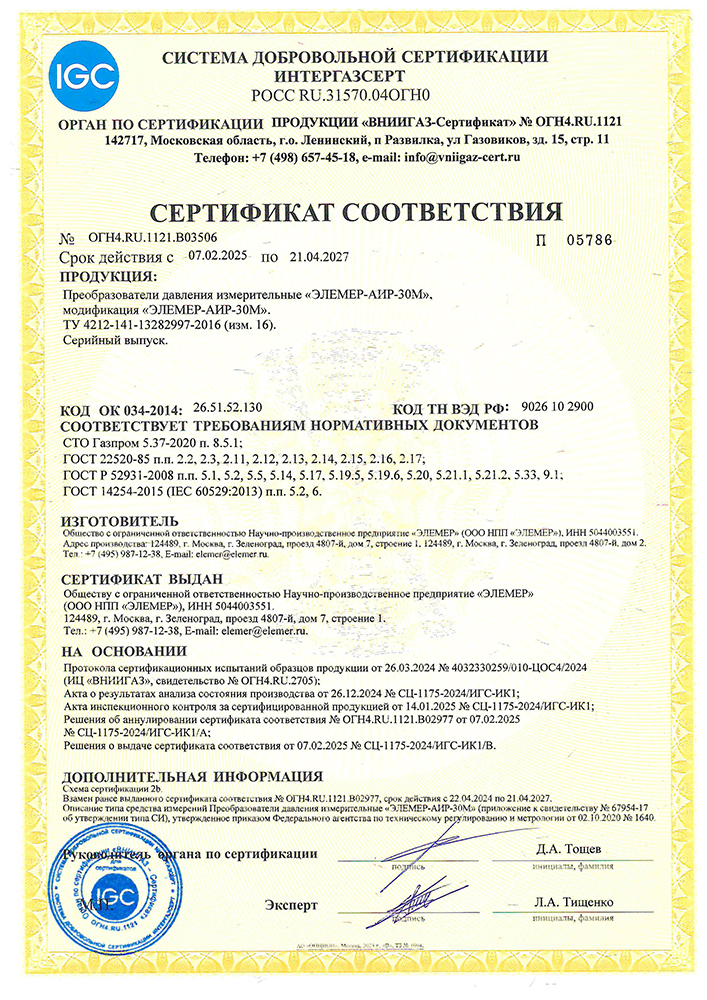

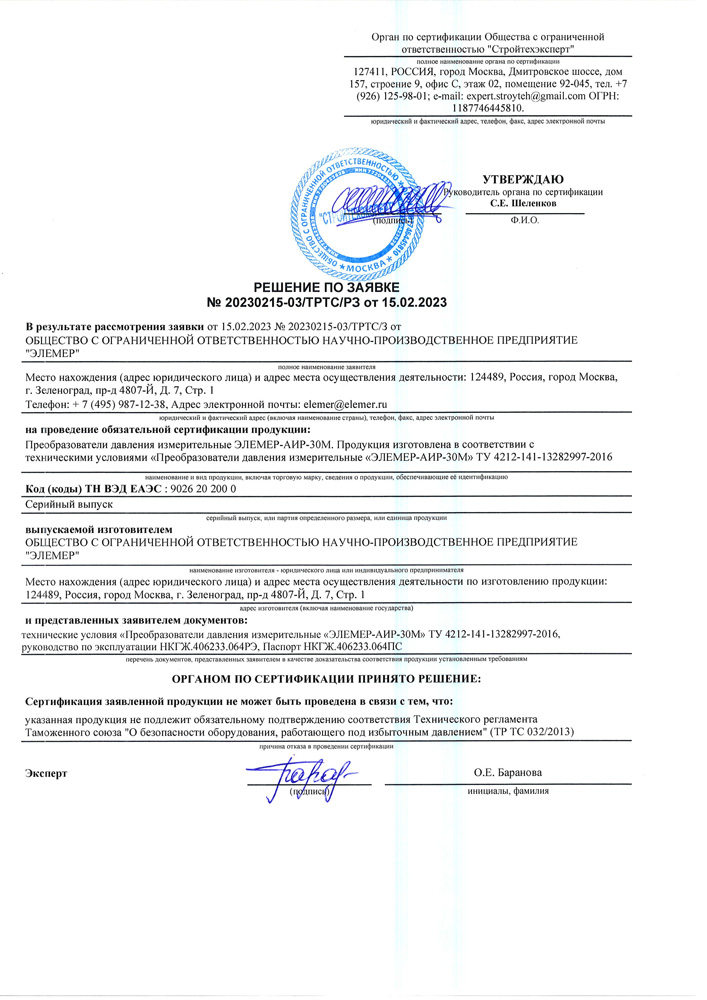

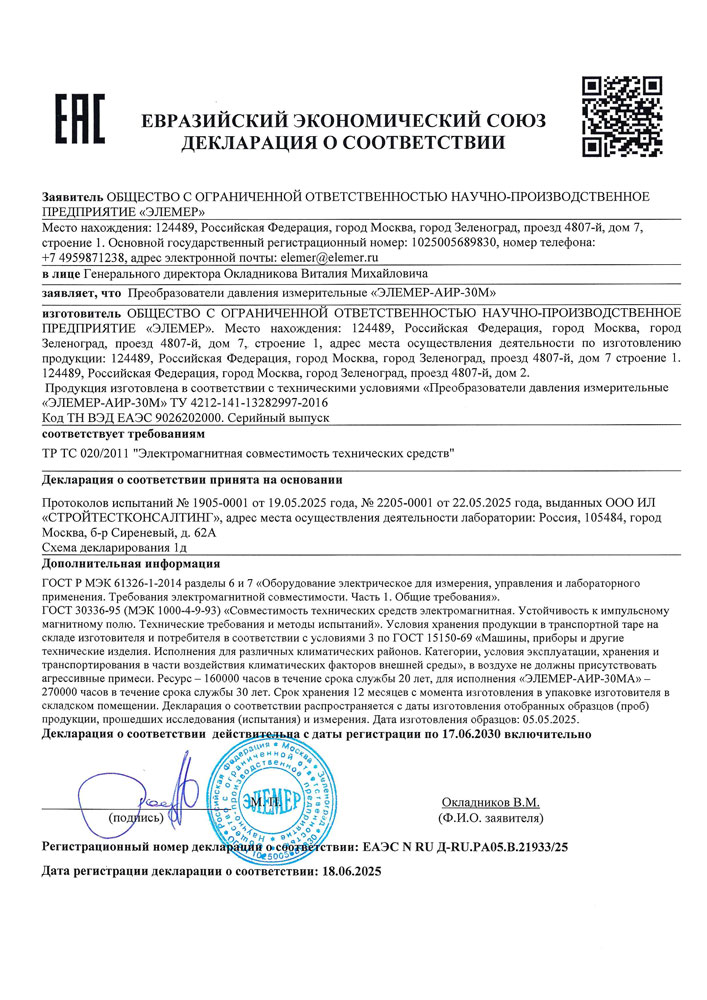

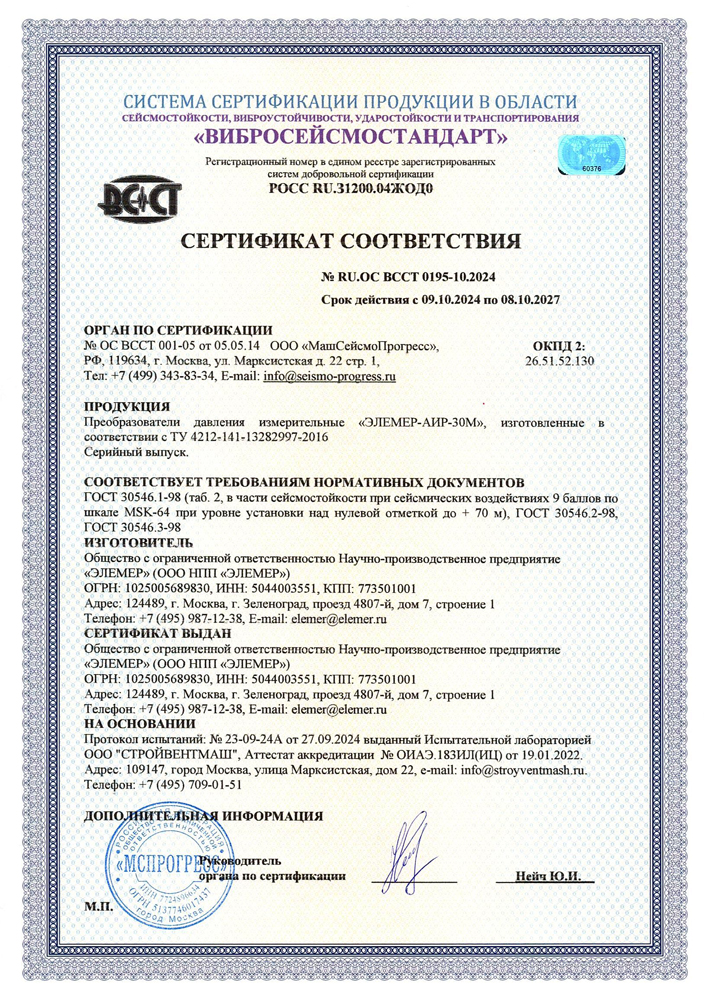

Сертификаты
