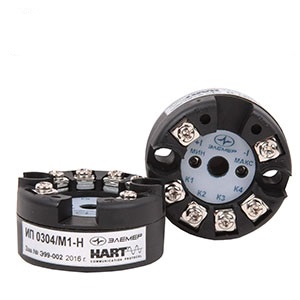

Цифровой измерительный преобразователь ИП 0304/М1-Н

Измерительный преобразователь цифровой ИП 0304/М1-Н предназначен для преобразования сигналов термопреобразователей сопротивления (ТС) по ГОСТ 6651 2009, преобразователей термоэлектрических (ТП) по ГОСТ Р 8.585 2001 в токовый сигнал 4…20 мА по ГОСТ 26.011 80 и / или в цифровой сигнал на базе HART-протокола.

Для оформления заказа, а также за технической консультацией обращайтесь к специалистам компании ЭЛЕМЕР-УФА по телефону или непосредственно в офис компании в городе Уфа.

Описание: Цифровой измерительный преобразователь ИП 0304/М1-Н

Описание

Измерительный преобразователь цифровой ИП 0304/М1-Н предназначен для преобразования сигналов термопреобразователей сопротивления (ТС) по ГОСТ 6651 2009, преобразователей термоэлектрических (ТП) по ГОСТ Р 8.585 2001 в токовый сигнал 4…20 мА по ГОСТ 26.011 80 и / или в цифровой сигнал на базе HART-протокола.

Возможности ПО

Для конфигурации ИП 0304/М1-Н может использоваться бесплатно распространяемая программа «НARTconfig», которая работает под OC Windows10/8/7/ХР.

Для работы программы с преобразователем необходим модем, например HART-модем HM-10/В или HM-10/U, производства НПП «ЭЛЕМЕР», или любой модем других производителей). Модем может быть подключен к ИП 0304/М1-Н в любой точке токовой петли с использованием нагрузочного сопротивления: на пульте управления, измерительном стенде или непосредственно к термопреобразователю. Программа «НARTconfig» имеет удобный интуитивно понятный интерфейс пользователя, в программе реализована русскоязычная система справки. Полное описание работы программы изложено в Руководстве оператора на программу «НARTconfig».

Также возможна Ручная подстройка при помощи кнопок «МИН» и «МАКС», расположенных на передней панели ИП 0304/М1-Н. Функцию Ручной подстройки возможно запретить в программе «НARTconfig» путем выключения флага «Ручная подстройка» на закладке «Специфические» с последующей записью параметров.

В ИП 0304/М1-H применен HART-протокол, полностью соответствующий спецификации HART-протокола версии 7. Сигнал может приниматься и обрабатываться любым устройством, поддерживающим данный протокол, в том числе, ручным портативным HART-коммуникатором с загруженным DD-описанием или персональным компьютером (ПК) через стандартный последовательный порт и дополнительный HART-модем.



Характеристики: Цифровой измерительный преобразователь ИП 0304/М1-Н

Характеристики
  • 1 универсальный входной канал;
  • 1 выходной канал 4...20 мА и/или цифровой сигнал в формате HART-протокола;
  • Варианты исполнения: общепромышленное, Ex (0ЕхiaIICT6 X);
  • Климатическое исполнение — –55...+70 °С;
  • Степень защиты от пыли и влаги — IP20;
  • Питание от токовой петли — =16...42 B, =10...42 B (без использования HART);
  • Габаритные размеры: диаметр 45 мм, высота 23 мм;
  • ЭМС — III-A;
  • Межповерочный интервал — до 4 лет;
  • Гарантийный срок — 24 месяца (с момента ввода в эксплуатацию) или 36 месяцев (с момента отгрузки), расширенный гарантийный срок — по согласованию*.
  • Не содержит вредных материалов и веществ, требующих специальных методов утилизации;
  • Время от включения питания преобразователя до установления аналогового выходного сигнала с погрешностью не более 5% от установившегося значения, составляет не более 0,8 с при отключенном времени демпфирования выходного сигнала;
  • Выдерживает без повреждений обрыв и короткое замыкание входных цепей;
  • Программируемый ток ошибки «Низкий» (3,7...3,8 мА) или «Высокий» (20...23 мА).

* — возможность предоставления расширенных гарантийных обязательств рассматривается в индивидуальном порядке по согласованию с высшим руководством НПП «ЭЛЕМЕР».



Условия возникновения тока ошибки

  • обрыв в цепи первичного преобразователя;
  • измеренное значение менее минус 1,25 % или более 112,5 % от заданного диапазона измерений и преобразования;
  • возникновение системной ошибки (выход за диапазон питающего напряжения, неисправность компенсатора холодного спая, сбой при загрузке внутренних параметров ИП, нарушение обмена данными с АЦП).



Основные метрологические характеристики

Диапазон измерений, °С* Пределы допускаемой основной приведенной погрешности в %, для индекса заказа** Тип (НСХ) первичного преобразователя
А Б
–50…+200 ±[0,1 / TN x 100 + 0,05] ±[0,2 / TN x 100 + 0,1] 100М
–50…+200 ±[0,15 / TN x 100 + 0,05] ±[0,3 / TN x 100 + 0,1] 50М
–200…+600 ±[0,22 / TN x 100 + 0,075] ±[0,45 / TN x 100 + 0,15] 50П, 100П, Pt100
–50…+750 ±[0,75 / TN x 100 + 0,075] ±[1,5 / TN x 100 + 0,15] ТЖК (J)
–50…+600 ±[0,75 / TN x 100 + 0,075] ±[1,5 / TN x 100 + 0,15] ТХК (L)
–50…+1300 ±[0,75 / TN x 100 + 0,075] ±[1,5 / TN x 100 + 0,15] ТХА (К)
0…+1700 ±[1,5 / TN x 100 + 0,075] ±[3,0 / TN x 100 + 0,15] ТПП (S)
+300…+1800 ±[1,5 / TN x 100 + 0,075] ±[3,0 / TN x 100 + 0,15] ТПР (В)
–50…+1300 ±[0,75 / TN x 100 + 0,075] ±[1,5 / TN x 100 + 0,15] ТНН (N)
0…+2500 ±[3,0 / TN x 100 + 0,075] ±[5,0 / TN x 100 + 0,15] TBP (A-1)

* — рабочий диапазон измерений конфигурируется потребителем в пределах указанных диапазонов;
** — ТN — абсолютное значение рабочего диапазона измерений в °С.
Минимально допустимый ТN для ТС — 30 °С, для ТП — 300 °С.





Документация и сертификаты: Цифровой измерительный преобразователь ИП 0304/М1-Н

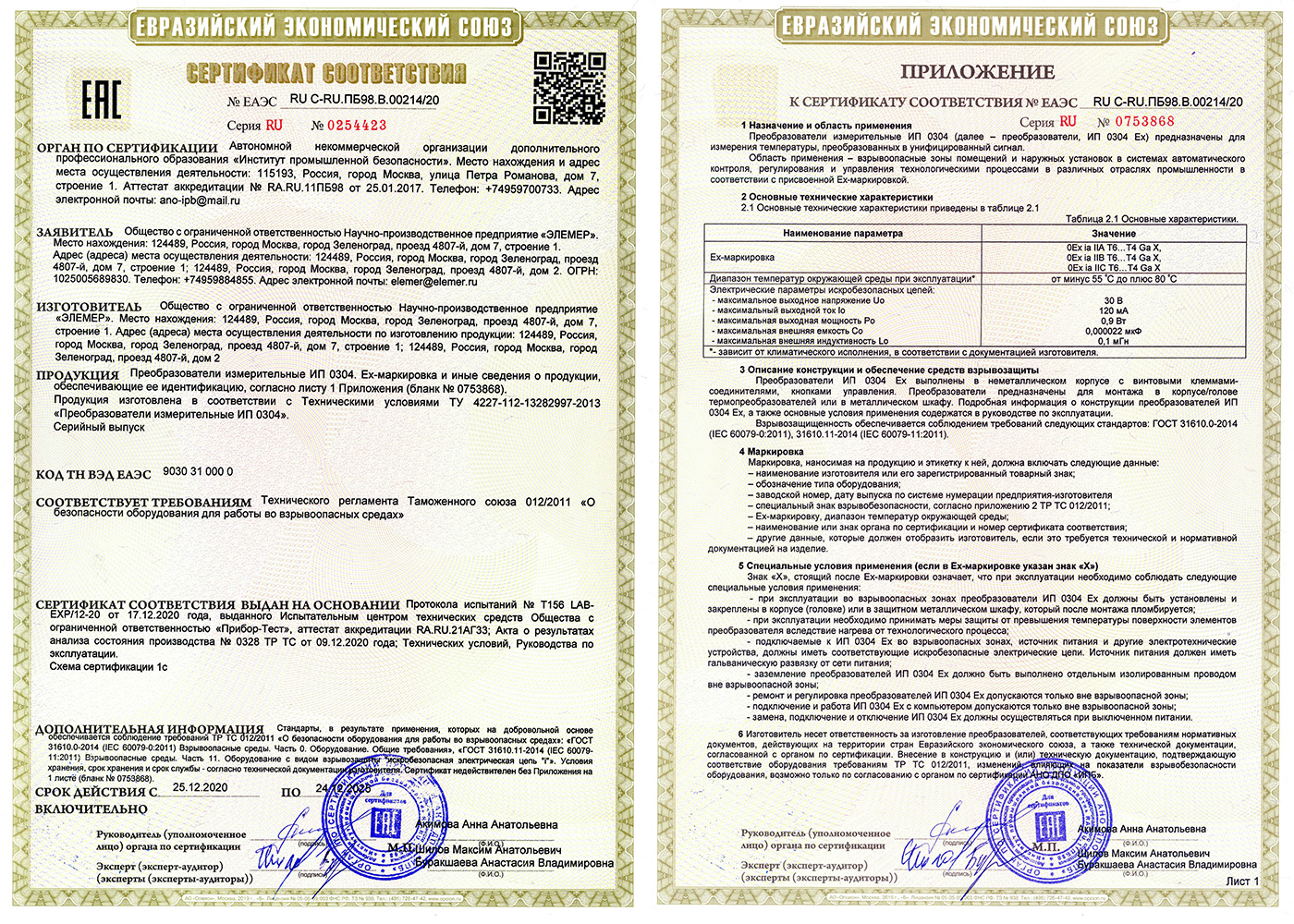

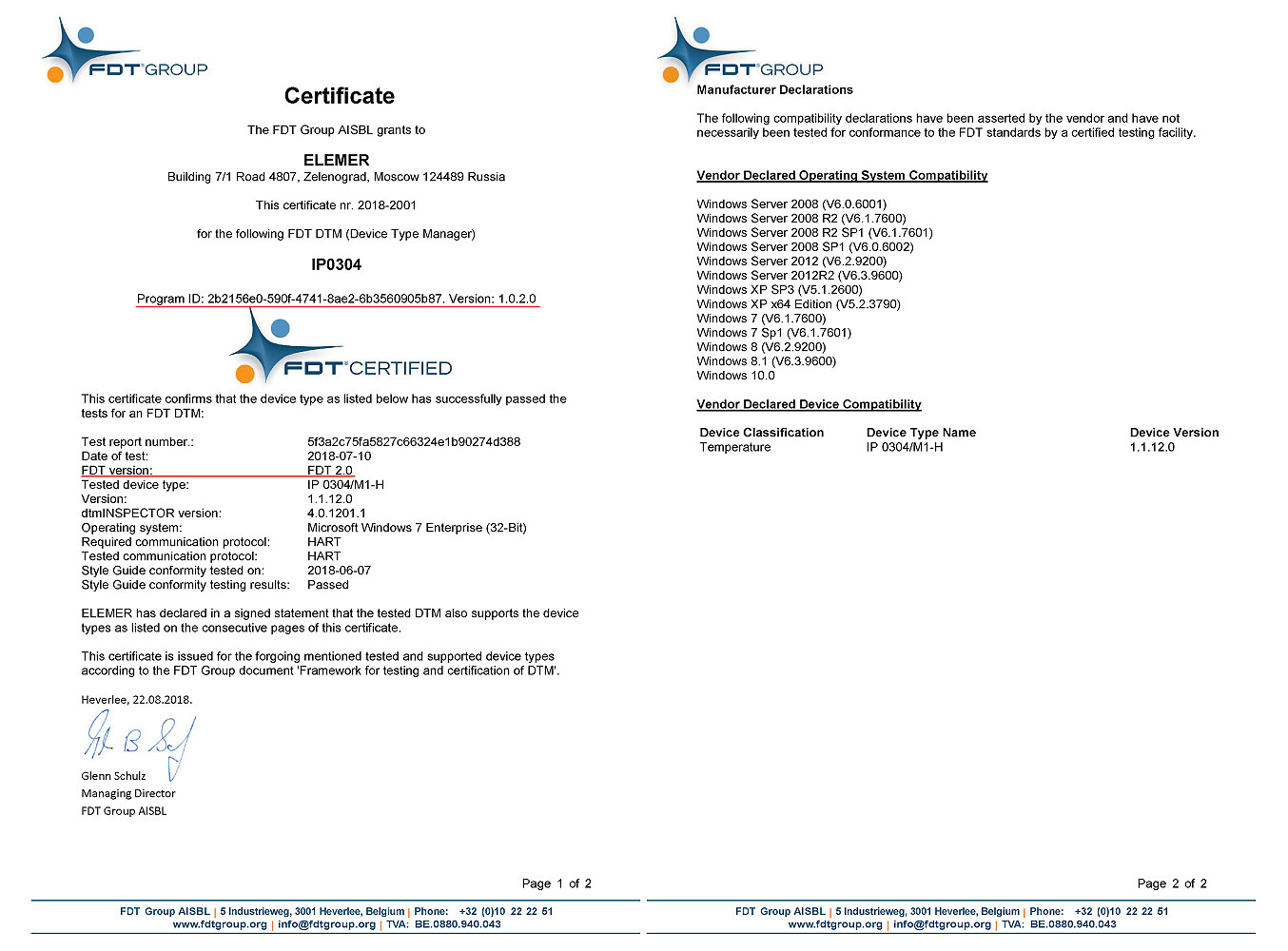

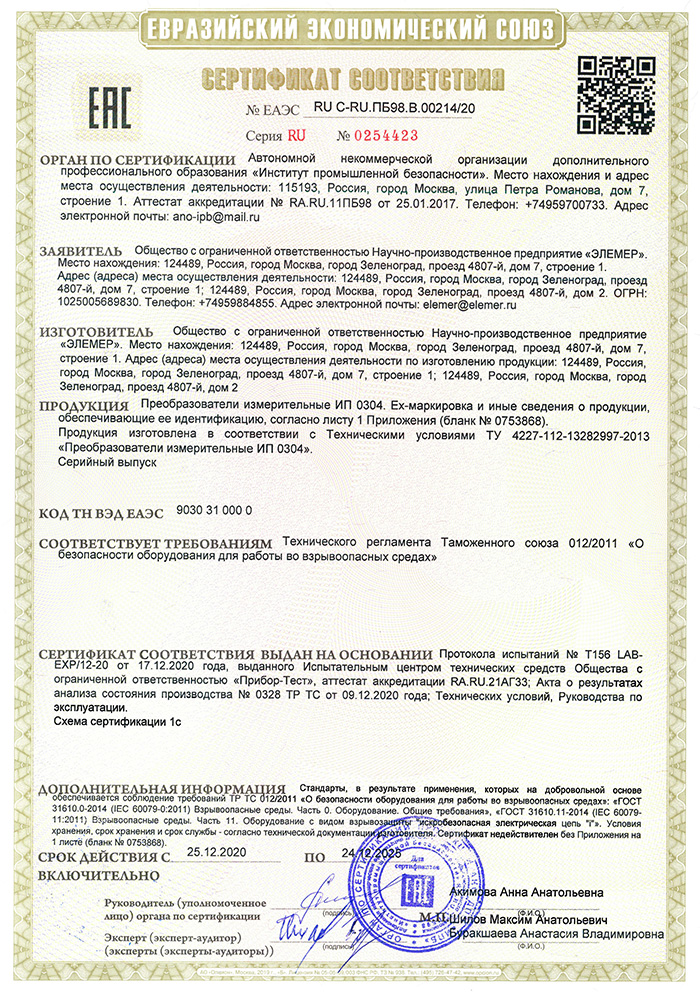

Сертификаты
