Вихревые расходомеры

Расходомеры-счетчики вихревые «ЭЛЕМЕР-РВ» предназначены для измерений и непрерывного преобразования значений объемного расхода и объема газообразных сред, пара, жидкостей в унифицированный выходной сигнал постоянного тока, цифровой сигнал HART-протокола, сигналы частотно-импульсных и дискретных выходов.

Описание: Вихревые расходомеры

Описание

Вид исполнения

Вид исполнения Маркировка взрывозащиты
Общепромышленное
Взрывобезопасное «взрывонепроницаемая оболочка» 1Ех d IIC T6…T1 Gb X
Ех tb IIIC T85°C…T450°C Db X
Взрывобезопасное «защита вида «n» 2Ех nA IIC T6…T1 Gc X
Ех tc IIIC T85°C…T450°C Dc Х



Климатическое исполнение

Вид Группа ГОСТ Диапазон температуры окружающего воздуха при эксплуатации, °С
C2 Р 52931-2008 –40…+70
C3 Р 52931-2008 –60…+70
C3 Р 52931-2008 –25…+70
T3 15150-69 –25…+70
УХЛ.3.1 15150-69 –25…+70

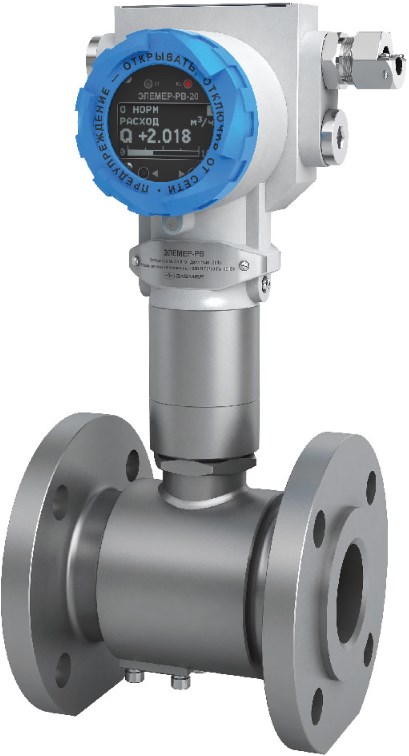

Внешний вид и модификации ЭЛЕМЕР-РВ

Характеристика Модификация
С индикацией Без индикации С индикацией / без индикации
Компактный (Моноблок) Раздельный Компактный (Моноблок) Раздельный Компактный (моноблок) / Раздельный
Внешний вид моделей Нажмите для увеличения Нажмите для увеличения Нажмите для увеличения Нажмите для увеличения Нажмите для увеличения Нажмите для увеличения
Характеристика первичного преобразователя (ППР)
Присоединение к процессу Фланцевое по ГОСТ 33259-2015 Зондовое присоединение с помощью приварного патрубка с фланцем по ГОСТ 33259-2015 Бесфланцевое (Сэндвич)
Ду, мм 25; 32; 40; 50; 65; 80; 100; 150; 200; 250; 300 100; 200; 300; 400; 500; 600; 700; 800; 900; 1000; 1100; 1200; 1300; 1400; 1500; 1600; 1700; 1800; 1900; 2000 25; 32; 40; 50; 65; 80; 100; 150; 200; 250; 300
Ру, МПа 2,5; 4; 6,3; 10; 16; 20; 25 4; 16 2,5; 4; 6,3; 10; 16; 20; 25
Температура среды, °С –50…+350





Характеристика блока преобразования расхода (БПР)

Варианты исполнения блока преобразования расхода (БПР) и характеристики БПР-02 БПР-03H БПР-03МВ
Нажмите для увеличения Нажмите для увеличения Нажмите для увеличения
Индикатор OLED-индикатор 128x64 точки; 2,42” / без индикации
Выходные каналы аналоговые 4…20 мА + HART
Выходные каналы дискретные 2 канала (универсальных), конфигурация по выбору:
  • частотный (0…10000 Гц)
  • импульсный
  • релейный
Тип цифрового протокола HART v.7 MODBUS RTU
Электропитание =24 В ~220 В =24 В, ~220 В
Архивация +
Меню Только переключение экранов Экранное меню, возможность частичного конфигурирования
Полное конфигурирование С помощью HART-модема HM-10/U





Диапазон измерений расхода среды для врезного типа присоединения к процессу

Код при заказе ВГ (ВК)1 ВЖ
Диаметр номинальный (условный проход) расходомера DN, мм Диапазон измеряемых расходов, м3
Измеряемые среды: газ, пар, кислород
Диапазон измеряемых расходов, м3
Измеряемые среды: вода, технологические жидкости
Qmin* Qmax** Qmin Qmax
25 4,5 135 (70) 0,5 16
32 7 217 (110) 0,9 27
40 11 340 (170) 1,4 43
50 2,5
4,5
17
76 (40)
135 (70)
530 (265)
2,2 67
65 30 900 (450) 3,7 115
80 17
45
530 (265)
1360 (680)
5,7 172
100 70 2120 (1060) 9 270
150 160 4800 (2400) 20 605
200 280 8480 (4240) 35 1075
250 440 13250 (6625) 55 1680
300 635 19100 (9550) 80 2420

1. В скобках приведен верхний предел расхода кислорода.

* — Qmin — нижний предел измерений расхода (при рабочих условиях).

** — Qmax — верхний предел измерений расхода (при рабочих условиях).





Диапазон измерений расхода среды для зондового типа присоединения к процессу

Код при заказе ЗГ (ЗК)1 ЗЖ
Диаметр номинальный (условный проход) расходомера DN, мм Диапазон измеряемых расходов, м3
Измеряемые среды: газ, пар, кислород
Диапазон измеряемых расходов, м3
Измеряемые среды: вода, технологические жидкости
Qmin* Qmax** Qmin Qmax
100 106 2120 (1060) 13 270
150 240 4800 (2400) 30 605
200 424 8480 (4240) 53 1075
300 955 19100 (9550) 121 2420
400 1696 33920 (16960) 215 4300
500 2650 52990 (26495) 335 6710
600 3815 76300 (38150) 483 9670
700 5193 103860 (51930) 658 13160
800 6782 135650 (67825) 859 17190
900 8584 171680 (85840) 1087 21750
1000 10597 211950 (105975) 1342 26850
1100 12823 256460 (128230) 1624 32490
1200 15260 305210 (152605) 1933 38660
1300 17910 358200 (179100) 2268 45370
1400 20771 415430 (207715) 2631 52620
1500 23844 476890 (238445) 3020 60410
1600 27130 542600 (271300) 3436 68730
1700 30627 612540 (306270) 3879 77590
1800 34336 686720 (343360) 4349 86980
1900 38257 765140 (382570) 4846 96920
2000 42390 847800 (423900) 5369 107390

1. В скобках приведен верхний предел расхода кислорода.

* — Qmin — нижний предел измерений расхода (при рабочих условиях).

** — Qmax — верхний предел измерений расхода (при рабочих условиях).

Характеристики: Вихревые расходомеры

Характеристики

Основные характеристики

  • Измерение расхода газа, пара, жидкостей;
  • OLED-индикатор для надежной работы в отрицательных климатических условиях;
  • Относительная погрешность: газ — от 0,9 %; жидкость — от 0,5 %;
  • Взрывозащищенное исполнение (Exd, Exn).
  • Типоразмерный ряд — Ду 25…Ду 2000;
  • Температура среды — –50…+350 °С;
  • Давление среды — 2,5…25 МПа;
  • Относительная погрешность: газ — ±0,9%; ±1,0%; ±1,5%; жидкость — ±0,5%; ±0,7%; ±1,0%;
  • Предел измерений: газ, пар — 4,5…847800 м3/ч; жидкость — 0,5…107390 м3/ч;
  • Выходные сигналы – импульсный, частотный, токовый (4…20 мА);
  • Цифровой протокол HART (v.7);
  • Напряжение питания — =24 В; ~220 В
  • OLED индикатор — графический (разрешение 128x64);
  • Пылевлагозащита — IP67, IP68 (для ППР);
  • Климатическое исполнение — –60…+70 °C;
  • Максимальная длина межблочного кабеля для раздельного исполнения: до 500 метров.

Показатели надежности вихревых расходомеров

  • Средняя наработка на отказ — не менее 150 000 часов;
  • Средний срок службы — не менее 15 лет;
  • Межповерочный интервал — 4 года;
  • Гарантийный срок — 3 года.

Технические характеристики расходомеров

Рабочие среды — газ; воздух; кислород; пар; жидкости;
Температура среды — –40…+350 °C;
Давление в трубопроводе — 1,6…25 МПа;
Климатические исполнения:

  • –60…+70 °С;
  • T3 (–25…+70 °C);
  • УХЛ.3.1 (–25…+80 °С);

Пылевлагозащита — IP67; IP68 (для ППР);
Электропитание — =24 В;
Выходные сигналы:

  • Импульсный;
  • Частотный — 0…10 кГц;
  • Сила постоянного тока — 4…20 мА;

Цифровой протокол — HART (Ревизия 7.0);
Дискретный выход — 2 независимых выхода с программируемой логикой срабатывания;
Реле — 120 мА, 30 В;
Уставки — объемный расход, скорость потока, накопленный объем;
Модификации:

  • компактный (моноблок);
  • раздельный (длина межблочного кабеля до 500 м);

Управление:

  • клавиатура (внутренняя и наружная, поддерживается управление во взрывоопасной среде);
  • HART-протокол;

Индикация — графический индикатор OLED (128×64 точки);
Виды взрывозащиты:

  • 1Ех d IIC T6…T1 Gb X; Ех tb IIIC T85 °C…T450 °C Db X;
  • 2Ех nA IIC T6…T1 Gc X; Ех tc IIIC T85 °C…T 450 °C Dc X;

Межповерочный интервал — 4 года;
Заявленный срок службы — 12 лет;
Гарантия — 3 года.

Типоразмерный ряд и диапазон расхода

Номинальный диаметр, DN, мм Предел измерений расхода газа, пара, м3 Предел измерений расхода жидкостей, м3
Нижний Верхний Нижний Верхний
25 0,5 40 0,4 16
32 0,5 40 0,6 24
40 0,8 64 1,0 40
50 10 480 1,4 56
4 200
1 80
65 24 960 2,6 104
80 40 1600 4 160
20 800
10 480
100 60 2500 6 240
150 125 5000 14 560
200 250 10000 26 1040
250 400 16000 42 1680
300 560 22500 60 2400

Метрологические характеристики

Тип измеряемой среды Пределы допускаемой относительной погрешности измерений объемного расхода и объема
Г (газ)
К (кислород)
П (пар)
±0,9 % (в диапазоне от 0,1 x Qmax** до 0,9 x Qmax)
±1,0 % (в диапазоне от Qmin* до 0,1 x Qmax и от 0,9 x Qmax до Qmax)
±1,0 % (в диапазоне от Qmin до Qmax)
±1,5 % (в диапазоне от Qmin до Qmax)
В (вода)
ТЖ (технологические жидкости)
±0,5 % (в диапазоне от 0,1 x Qmax до 0,9 x Qmax)
±0,7 % (в диапазоне от Qmin до 0,1 x Qmax и от 0,9 x Qmax до Qmax)
±0,7 % (в диапазоне от Qmin до Qmax)
±1,0 % (в диапазоне от Qmin до Qmax)

* — Qmin — нижний предел измерений расхода (при рабочих условиях);

** — Qmax — верхний предел измерений расхода (при рабочих условиях).

Документация и сертификаты: Вихревые расходомеры

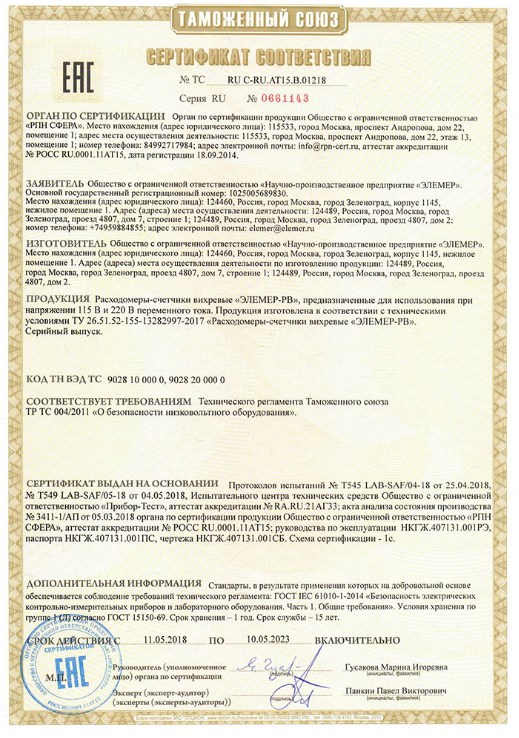

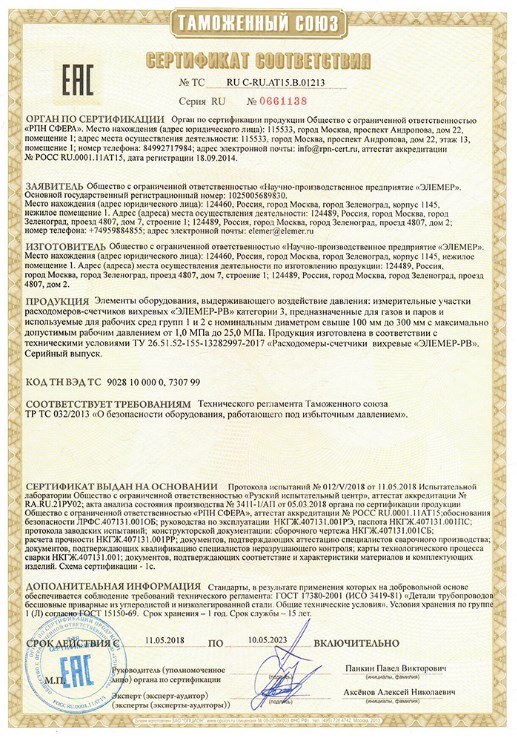

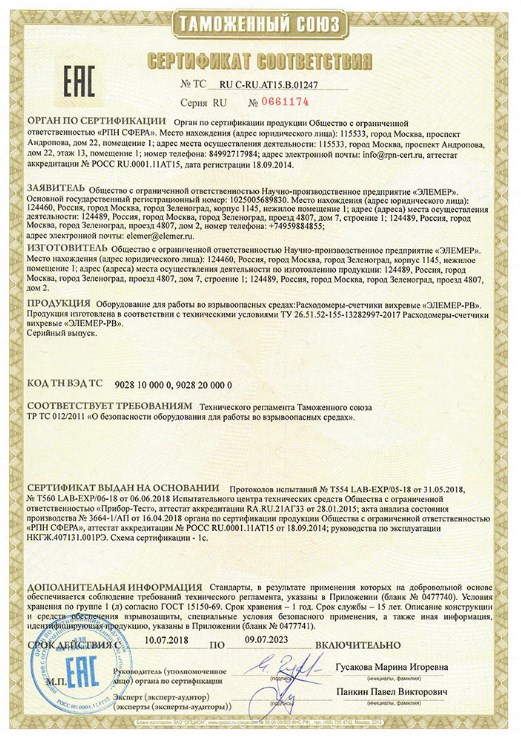

Сертификаты

Опросные листы

Документация

Сертификаты

Доставка в г.Альметьевск

Доставка

Выберите удобный для вас вариант доставки товара Вихревые расходомеры в г.Альметьевск и сообщите нашему менеджеру.

Транспортная компания

Мы организуем доставку приборов до областного центра либо до ближайшего пункта выдачи транспортной компанией «Деловые линии» в г.Альметьевск. Стоимость доставки осуществляется согласно тарифам ТК «Деловые линии».

Курьерская доставка

По вашему желанию, мы доставим приборы до двери. Доставка в г.Альметьевск осуществляется курьерскими службами «Даймэкс» и «СДЭК». Курьерская доставка производится за счет покупателя. Стоимость доставки согласно тарифам курьерских служб.

Самовывоз

Вы можете самостоятельно забрать товар. Отгрузка продукции осуществляется самовывозом с нашего склада в г.Уфа.

Заказать Вихревые расходомеры в Альметьевске

Для определения стоимости оборудования, комплектности и сроков поставки в г.Альметьевск, пожалуйста, скачайте опросный лист, заполните его и прикрепите к форме заявки.

Специалисты отдела продаж ответят на Ваш запрос в течении одного рабочего дня.

Другие товары

Термопреобразователи ТХХУ-205
Термопреобразователи с унифицированным выходным сигналом (ТСМУ, ТСПУ, ТХАУ, ТХКУ, ТПУ)
Термопреобразователи ТХХУ-205
Штуцер передвижной
Арматура для датчиков температуры
Штуцер передвижной
Промывочные кольца
Аксессуары для мембранных разделителей
Промывочные кольца
Вихревые расходомеры

Вид исполнения

Вид исполнения Маркировка взрывозащиты
Общепромышленное
Взрывобезопасное «взрывонепроницаемая оболочка» 1Ех d IIC T6…T1 Gb X
Ех tb IIIC T85°C…T450°C Db X
Взрывобезопасное «защита вида «n» 2Ех nA IIC T6…T1 Gc X
Ех tc IIIC T85°C…T450°C Dc Х



Климатическое исполнение

Вид Группа ГОСТ Диапазон температуры окружающего воздуха при эксплуатации, °С
C2 Р 52931-2008 –40…+70
C3 Р 52931-2008 –60…+70
C3 Р 52931-2008 –25…+70
T3 15150-69 –25…+70
УХЛ.3.1 15150-69 –25…+70



Внешний вид и модификации ЭЛЕМЕР-РВ

Характеристика Модификация
С индикацией Без индикации С индикацией / без индикации
Компактный (Моноблок) Раздельный Компактный (Моноблок) Раздельный Компактный (моноблок) / Раздельный
Внешний вид моделей Нажмите для увеличения Нажмите для увеличения Нажмите для увеличения Нажмите для увеличения Нажмите для увеличения Нажмите для увеличения
Характеристика первичного преобразователя (ППР)
Присоединение к процессу Фланцевое по ГОСТ 33259-2015 Зондовое присоединение с помощью приварного патрубка с фланцем по ГОСТ 33259-2015 Бесфланцевое (Сэндвич)
Ду, мм 25; 32; 40; 50; 65; 80; 100; 150; 200; 250; 300 100; 200; 300; 400; 500; 600; 700; 800; 900; 1000; 1100; 1200; 1300; 1400; 1500; 1600; 1700; 1800; 1900; 2000 25; 32; 40; 50; 65; 80; 100; 150; 200; 250; 300
Ру, МПа 2,5; 4; 6,3; 10; 16; 20; 25 4; 16 2,5; 4; 6,3; 10; 16; 20; 25
Температура среды, °С –50…+350





Характеристика блока преобразования расхода (БПР)

Варианты исполнения блока преобразования расхода (БПР) и характеристики БПР-02 БПР-03H БПР-03МВ
Нажмите для увеличения Нажмите для увеличения Нажмите для увеличения
Индикатор OLED-индикатор 128x64 точки; 2,42” / без индикации
Выходные каналы аналоговые 4…20 мА + HART
Выходные каналы дискретные 2 канала (универсальных), конфигурация по выбору:
  • частотный (0…10000 Гц)
  • импульсный
  • релейный
Тип цифрового протокола HART v.7 MODBUS RTU
Электропитание =24 В ~220 В =24 В, ~220 В
Архивация +
Меню Только переключение экранов Экранное меню, возможность частичного конфигурирования
Полное конфигурирование С помощью HART-модема HM-10/U





Диапазон измерений расхода среды для врезного типа присоединения к процессу

Код при заказе ВГ (ВК)1 ВЖ
Диаметр номинальный (условный проход) расходомера DN, мм Диапазон измеряемых расходов, м3
Измеряемые среды: газ, пар, кислород
Диапазон измеряемых расходов, м3
Измеряемые среды: вода, технологические жидкости
Qmin* Qmax** Qmin Qmax
25 4,5 135 (70) 0,5 16
32 7 217 (110) 0,9 27
40 11 340 (170) 1,4 43
50 2,5
4,5
17
76 (40)
135 (70)
530 (265)
2,2 67
65 30 900 (450) 3,7 115
80 17
45
530 (265)
1360 (680)
5,7 172
100 70 2120 (1060) 9 270
150 160 4800 (2400) 20 605
200 280 8480 (4240) 35 1075
250 440 13250 (6625) 55 1680
300 635 19100 (9550) 80 2420

1. В скобках приведен верхний предел расхода кислорода.

* — Qmin — нижний предел измерений расхода (при рабочих условиях).

** — Qmax — верхний предел измерений расхода (при рабочих условиях).





Диапазон измерений расхода среды для зондового типа присоединения к процессу

Код при заказе ЗГ (ЗК)1 ЗЖ
Диаметр номинальный (условный проход) расходомера DN, мм Диапазон измеряемых расходов, м3
Измеряемые среды: газ, пар, кислород
Диапазон измеряемых расходов, м3
Измеряемые среды: вода, технологические жидкости
Qmin* Qmax** Qmin Qmax
100 106 2120 (1060) 13 270
150 240 4800 (2400) 30 605
200 424 8480 (4240) 53 1075
300 955 19100 (9550) 121 2420
400 1696 33920 (16960) 215 4300
500 2650 52990 (26495) 335 6710
600 3815 76300 (38150) 483 9670
700 5193 103860 (51930) 658 13160
800 6782 135650 (67825) 859 17190
900 8584 171680 (85840) 1087 21750
1000 10597 211950 (105975) 1342 26850
1100 12823 256460 (128230) 1624 32490
1200 15260 305210 (152605) 1933 38660
1300 17910 358200 (179100) 2268 45370
1400 20771 415430 (207715) 2631 52620
1500 23844 476890 (238445) 3020 60410
1600 27130 542600 (271300) 3436 68730
1700 30627 612540 (306270) 3879 77590
1800 34336 686720 (343360) 4349 86980
1900 38257 765140 (382570) 4846 96920
2000 42390 847800 (423900) 5369 107390

1. В скобках приведен верхний предел расхода кислорода.

* — Qmin — нижний предел измерений расхода (при рабочих условиях).

** — Qmax — верхний предел измерений расхода (при рабочих условиях).
