ЭЛЕМЕР-РЭМ

Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» предназначены для измерений и непрерывного преобразования значений объемного расхода и объема электропроводящих жидкостей с удельной электрической проводимостью не менее 2×10–4 См/м в прямом и обратном направлении потока измеряемой среды в унифицированный выходной сигнал постоянного тока, цифровой сигнал HART-протокола, сигналы частотно-импульсных и дискретных выходов.

Описание: ЭЛЕМЕР-РЭМ

Описание

Основные характеристики

  • Измерение расхода электропроводных жидкостей, в том числе химически-агрессивных и абразивных сред;
  • OLED-индикатор для надёжной работы при отрицательной температуре окружающего воздуха;
  • Относительная погрешность — от 0,2 %;
  • Взрывозащищенное исполнение (Exd, Exn).
  • Типоразмерный ряд — Ду 15…Ду 400;
  • Температура среды — –40…+150 °С;
  • Давление среды – 1,6…4,0 МПа, 25 МПа для систем ППД;
  • Минимальная электрическая проводимость среды — 2×10–4 См/м;
  • Относительная погрешность — ±0,2 %, ±0,5 %, ±1 %, ±2 %;
  • Выходные сигналы — импульсный, частотный, токовый (4…20 мА);
  • Цифровой протокол HART (v.7);
  • Напряжение питания — 24 В;
  • OLED индикатор — графический (разрешение 128x64);
  • Пылевлагозащита — IP67, IP68 (для ППР);
  • Климатическое исполнение — –60…+70 °C.



Показатели надежности

  • Средняя наработка на отказ — не менее 150 000 часов;
  • Средний срок службы — не менее 15 лет;
  • Межповерочный интервал — 5 лет;
  • Гарантийный срок — 2 года.



Вид исполнения

Вид исполнения Маркировка взрывозащиты
Общепромышленное
Взрывобезопасное «взрывонепроницаемая оболочка» 1Ех d IIC T6…T3 Gb X
Ех tb IIIC T85°C…T200°C Db X
Взрывобезопасное «защита вида «n» 2Ех nA IIC T6…T3 Gc X
Ех tc IIIC T85°C…T200°C Dc X
Атомное (повышенной надежности)
Атомное (повышенной надежности)
Взрывобезопасное «взрывонепроницаемая оболочка»
1Ех d IIC T6…T3 Gb X
Ех tb IIIC T85°C…T200°C Db X
Атомное (повышенной надежности)
Взрывобезопасное «защита вида «n»
2Ех nA IIC T6…T3 Gc X
Ех tc IIIC T85°C…T200°C Dc X



Климатическое исполнение

Вид Группа ГОСТ Диапазон температуры окружающего воздуха при эксплуатации, °С
C2 Р 52931-2008 –40…+70
C3 Р 52931-2008 –60…+70
C3 Р 52931-2008 –25…+70
T3 15150-69 –25…+70
УХЛ.3.1 15150-69 –25…+70



Внешний вид и модификации ЭЛЕМЕР-РЭМ

Характеристика Модификация
С индикацией Без индикации
Компактный (Моноблок) Раздельный Компактный (Моноблок) Раздельный
Внешний вид моделей Нажмите для увеличения Нажмите для увеличения Нажмите для увеличения Нажмите для увеличения
Характеристика первичного преобразователя (ППР)
Присоединение к процессу Фланцевое по ГОСТ 33259-2015
Бесфланцевое (Сэндвич)
Типоразмерный ряд при фланцевом исполнении, мм 15…400
Типоразмерный ряд при бесфланцевом исполнении, мм 15…200
Ру, МПа 1,6
2,5
Температура среды, °С –40…+150
Футеровка фторопласт (Ф-4), полиуретан
Электрод нержавеющая сталь, Хастеллой С, Титан, Тантал
Характеристика блока преобразования расхода (БПР)
Индикатор OLED + +
Выходной сигнал Импульсный, частотный, токовый (4…20 мА)
Цифровой протокол HART (v.7))
Класс точности ±0,2 %, ±0,5 %, ±1 %, ±2 %
Выносной сенсор + +



ЭЛЕМЕР-РЭМ с гигиеническим присоединением для пищевого производства

Внешний вид моделей Нажмите для увеличения Нажмите для увеличения
Характеристика первичного преобразователя (ППР)
Вид присоединения Tri-Clamp DIN 11851 «Молочная муфта»
Материал ППР Нержавеющая сталь
Типоразмерный ряд, Ду 15…100 мм
Ру, МПа 1,6
Температура среды –40…+150 °С
Футеровка Фторопласт (Ф-4)
Электрод Нержавеющая сталь, Хастеллой С, Титан, Тантал

Характеристики: ЭЛЕМЕР-РЭМ

Характеристики

Технические характеристики

Рабочие среды — химически-агрессивные жидкости; вода; стоки; пищевые среды;

Параметры среды:

  • Температура — –40…+150 °C;
  • Максимальное избыточное давление – 1,6 МПа, 2,5 МПа, 4,0 МПа и 25 МПа для систем ППД;
  • Минимальная электрическая проводимость среды — 2×10–4 См/м;

Климатические исполнения:

  • –60…+70 °С;
  • T3 (–25…+70 °C);
  • УХЛ.3.1 (–25…+80 °С);

Пылевлагозащита — IP67; IP68 (для ППР);

Электропитание — =24 В;

Выходные сигналы:

  • Импульсный;
  • Частотный — 0…10 кГц;
  • Сила постоянного тока — 4…20 мА;

Цифровой протокол — HART (Ревизия 7.0);

Дискретный выход — 2 независимых выхода с программируемой логикой срабатывания;

Реле — 120 мА, 30 В;

Уставки — объемный расход, скорость потока, накопленный объем;

Сигнал обнаружения пустой трубы — дискретный;

Модификации:

  • компактный (моноблок);
  • раздельный (длина межблочного кабеля до 100 м);

Управление:

  • клавиатура (внутренняя и наружная, поддерживается управление во взрывоопасной среде);
  • HART-протокол;

Индикация — графический индикатор OLED (128×64 точки);

Виды взрывозащиты:

  • 1Ех d IIC T6…T3 Gb X; Ех tb IIIC T85 °C…T200 °C Db X;
  • 2Ех nA IIC T6…T3 Gc X; Ех tc IIIC T85 °C …T200 °C Dc;

Межповерочный интервал — 5 лет;

Заявленный срок службы — 12 лет;

Гарантия — 2 года.



Типоразмерный ряд и диапазон расхода

Номинальный диаметр, DN, мм Наименьший расход, Qmin, м3/ч Переходный расход, QП, м3/ч Наибольший расход, Qmax, м3/ч
15 0,033 0,065 6,5
20 0,06 0,12 12
25 0,09 0,18 18
32 0,15 0,3 30
40 0,23 0,45 46
50 0,36 0,72 72
65 0,6 1,2 120
80 0,9 1,8 182
100 1,4 2,8 284
125 2,15 4,3 443
150 3,25 6,5 650
200 5,75 11,5 1150
250 9 18 1800
300 12,6 25,2 2547
400 22,5 45 4528



Метрологические характеристики

Пределы допускаемой относительной погрешности измерений объемного расхода и объема, %:

  • ±0,2 (индекс исполнения А02: в диапазоне расходов от Qп до Qmax);
  • ±0,5 (индекс исполнения B05: в диапазоне расходов от Qmin до Qmax);
  • ±1,0 (индекс исполнения C1: в диапазоне расходов от Qmin до Qmax);
  • ±2,0 (индекс исполнения D2: в диапазоне расходов от Qmin до Qmax);
  • ±0,2 (индекс исполнения А05: в диапазоне расходов от Qп (включительно) до Qmax);
  • ±0,5 (индекс исполнения А05: в диапазоне расходов от Qmin до Qп);

Повторяемость результатов измерения — максимально ±0,1 %;

Динамический диапазон:

  • 1:200 (от Qmin до Qmax);
  • 1:100 (от Qп до Qmax).

Документация и сертификаты: ЭЛЕМЕР-РЭМ

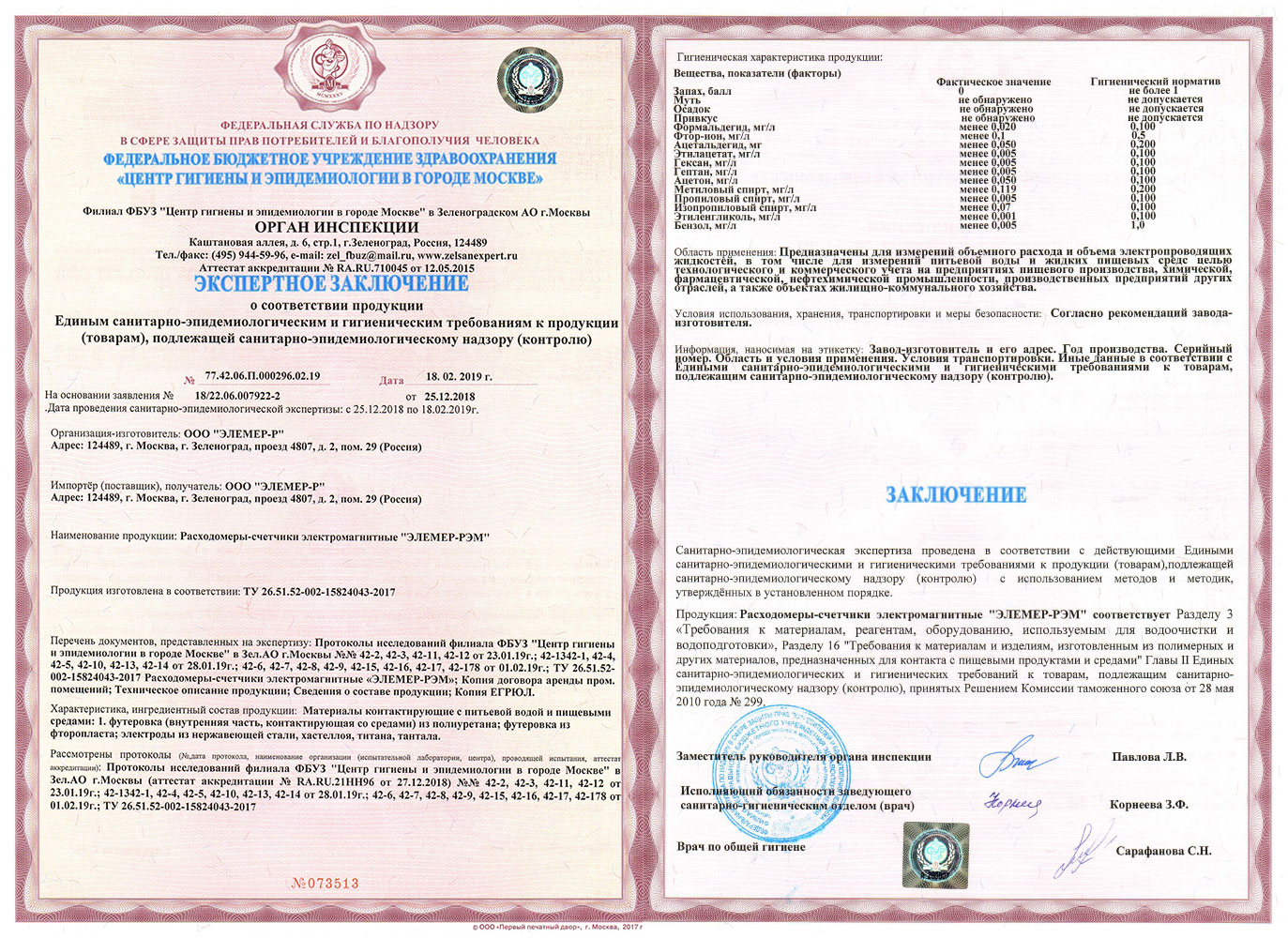

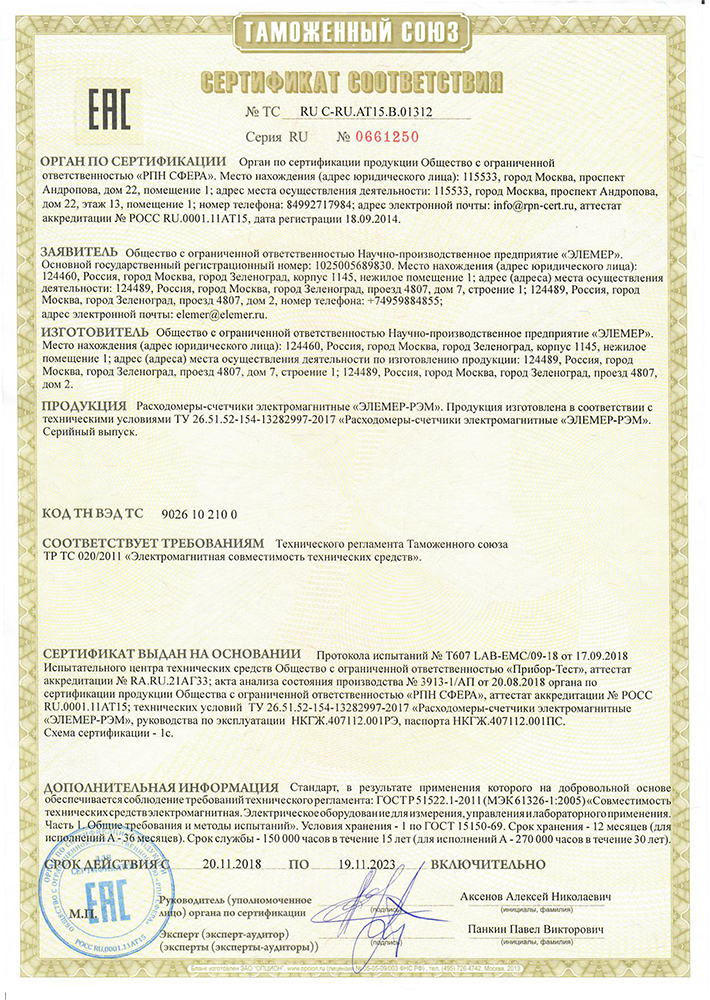

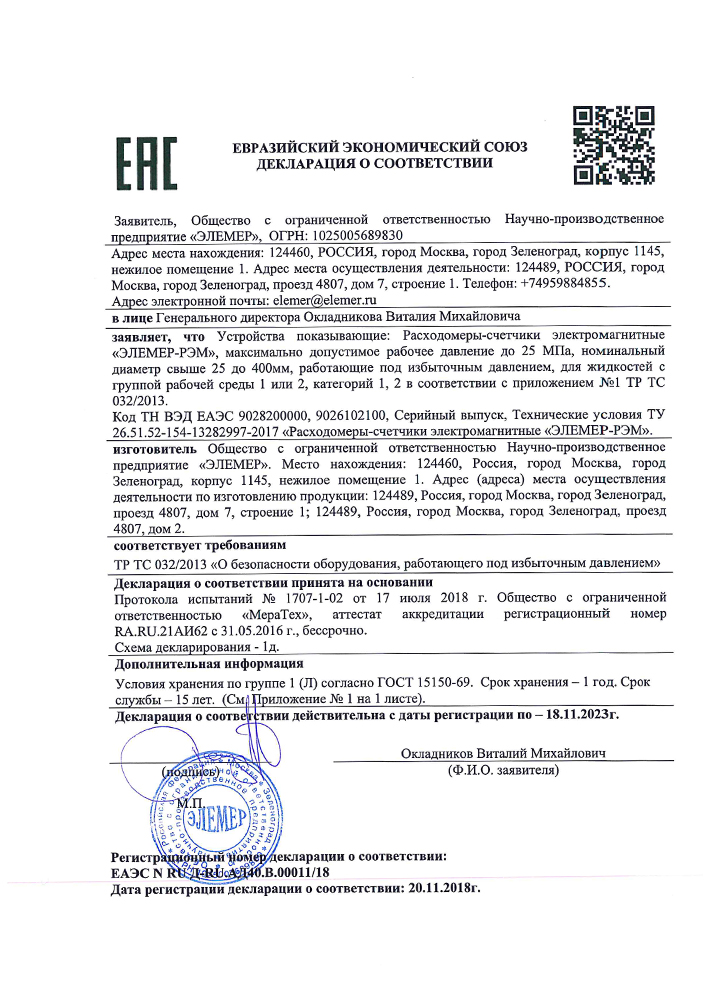

Сертификаты
