Фильтр сетчатый с быстросъемной крышкой (ФБ)
Фильтры сетчатые с быстросъемной крышкой (ФБ) для грубой и тонкой очистки изготавливаются диаметром от 50 до 800 мм, на давление до 10,0 МПа, температура среды до +565*С, температура окружающей среды от -60*С и выше. Фильтры сетчатые предназначены для защиты трубопроводных систем от попадания инородных частиц.
Описание: Фильтр сетчатый с быстросъемной крышкой (ФБ)
Фильтр устанавливается перед защищаемым элементом, улавливает и собирает все твердые частицы, размеры которых превышают размеры ячеек фильтрующего элемента. Фильтр может быть установлен в трубопровод, как в горизонтальном положении, так и в вертикальном положении. Направления потока среды в трубопроводе должно совпадать с направлением указанным стрелкой на корпусе фильтра. При вертикальной установке направление потока среды должно быть сверху вниз.
Присоединение к трубопроводу - фланцевое. Стрелка на корпусе должна совпадать с направлением движения среды. Используются на трубопроводах для очистки нефтепродуктов, воды (горячей и холодной), сжатого воздуха, технических газов и прочих сред. Среды транспортируемые в трубопроводах должны соответствовать НТД.
Фильтры изготовлены с быстросъемной крышкой, для удобства смены или очистки фильтрующего материала.
При засорении сетки фильтрующего элемента необходимо снять крышку, вынуть фильтрующий элемент и промыть его в теплой воде. Конденсат и грязь из корпуса удаляются через патрубок в нижней части корпуса.
Фильтры жидкостные и газовые могут изготавливаться в блочном исполнении. В блоке устанавливаются два фильтра - основной и резервный. Наличие двух фильтров дает возможность не прекращать подачу потребителю очищенной среды во время отключения одного из них. Переключение линий производится с помощью трехходового шарового крана.
Конструкция фильтров обеспечивает технологичность, надежность в течение установленного срока службы, возможность осмотра (в том числе внутренней поверхности), очистку, промывку, продувку и ремонт, контроль технического состояния при диагностировании.
Материальное исполнение корпуса фильтра:
01-Cт.20;
02-09Г2С;
03-12Х18Н10Т.
Климатическое исполнение:
У; УХЛ; ХЛ по ГОСТ 15150-69.
Расшифровка условного обозначения фильтров сетчатых с быстросъемной крышкой:
Фильтр сетчатый ФБ.АхБ.В-Г, где:
- ФБ - тип арматуры - «фильтр сетчатый с быстросъемной крышкой»;
- А - диаметр условного прохода DN - 80, 100, 150, 200, 250, 300, 350, 400,500 мм;
- Б - условное давление РN - 1.6; 2.5; 4.0; 6.3;10.0 МПа;
- В - материал корпуса и фланцев: 01 - сталь 20, 02 - 09Г2С, 03 - 12Х18Н10Т;
- Г - размер ячейки в фильтрующем элементе, в мм.
Пример записи обозначения фильтра сетчатого с быстросъемной крышкой DN80
PN16 из легированной стали 09Г2С с размером ячейки в сетке 1,2 мм: Фильтр
сетчатый ФС.ФБ.080х016.02-1,2.
Характеристики: Фильтр сетчатый с быстросъемной крышкой (ФБ)
Технические характеристики:
|
Давление номинальное PN, МПа |
1,6; 2,5; 4,0; 6,3, 10,0 |
|
Диаметр DN, мм |
50, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800 |
Условия эксплуатации:
|
Рабочая среда |
жидкие и газообразные среды, в том числе взрывопожароопасные, нефтепродукты, вода, сжатый воздух. |
|
Климатическое исполнение |
У; УХЛ, ХЛ по ГОСТ 15150-69 (в зависимости от материала корпусных деталей) |
|
Присоединение к трубопроводу |
Фланцевое, под приварку |

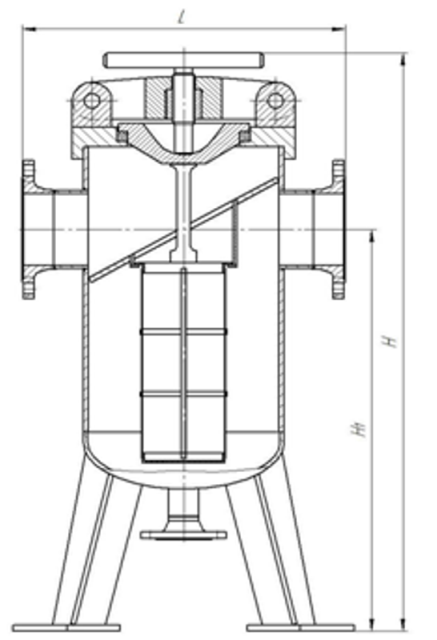

Габаритные размеры: фильтры сетчатые с быстросъмной крышкой (ФБ)
DN 50, 80, 100, 150, 200, 250, 300, 350 мм
PN 1.6, 2.5, 4.0, 6.3, 10.0 МПа
| Условное обозначение | DN, мм | PN, МПа | L, мм | H, мм | H1, мм |
| ФС.ФБ 80х16 | 80 | 1,6 |
380 |
787 | 546 |
| ФС.ФБ 80х25 | 2,5 | ||||
| ФС.ФБ 80х40 | 4,0 | ||||
| ФС.ФБ 100х16 | 100 | 1,6 | 430 | 863 | 600 |
| ФС.ФБ 100х25 | 2,5 | 440 | |||
| ФС.ФБ 100х40 | 4,0 | 450 | |||
| ФС.ФБ 150х16 | 150 | 1,6 | 575 |
1160 | 800 |
| ФС.ФБ 150х25 | 2,5 | ||||
| ФС.ФБ 150х40 | 4,0 | 600 | |||
| ФС.ФБ 200х16 | 200 | 1,6 | 846 | 1800 | 1290 |
| ФС.ФБ 200х25 | 2,5 | 880 | |||
| ФС.ФБ 200х40 | 4,0 | 900 | |||
| ФС.ФБ 250х16 | 250 | 1,6 | 835 | 1800 | 1290 |
| ФС.ФБ 250х25 | 2,5 | 855 | |||
| ФС.ФБ 250х40 | 4,0 | 900 | |||
| ФС.ФБ 300х16 | 300 | 1,6 | 820 | 1800 | 1290 |
| ФС.ФБ 300х25 | 2,5 | 845 | |||
| ФС.ФБ 300х40 | 4,0 | 900 |
