Фильтры сетчатые дренажные жидкостные (СДЖ), DN 80...DN 500, PN 1,6...16 МПа
Описание: Фильтры сетчатые дренажные жидкостные (СДЖ), DN 80...DN 500, PN 1,6...16 МПа
Фильтры СДЖ устанавливают на трубопроводах НПС магистральных нефтепроводов, а также в технологических установках нефтеперерабатывающей, нефтехимической и газовой отраслях промышленности.
Изготавливаются в виде цилиндрического вертикального аппарата, в котором размещается фильтрующий элемент каркасного типа с сеткой. По конструкции фильтры могут быть двух типов:
- фланцевое соединение с трубопроводом;
- с патрубками под приварку к трубопроводу.
Характеристики: Фильтры сетчатые дренажные жидкостные (СДЖ), DN 80...DN 500, PN 1,6...16 МПа
Условия эксплуатации:
| Давление номинальное PN, МПа |
1,6; 2,5; 4,0; 6,3; 10,0; 16,0 |
| Рабочая среда |
жидкие и газообразные среды, в том числе взрывопожароопасные, не агрессивные к материалам деталей клапанов. |
| t° рабочей среды, ºС |
до +565 ºС (в зависимости от материала основных деталей) |
| Климатическое исполнение |
У; ХЛ по ГОСТ 15150-69 (в зависимости от материала корпусных деталей) |
| t° окружающей среды, ºС |
от минус 60ºС до плюс 60ºС |
| Установочное положение |
Любое |
| Присоединение к трубопроводу |
Фланцевое, фланцевое с КОФ, под приварку |
Материальное исполнение корпуса фильтра:
- 01- Cт20;
- 02- 09Г2С;
- 03- 12Х18Н10Т.
Климатическое исполнение:
- У; УХЛ; ХЛ по ГОСТ 15150-69.
Расшифровка условного обозначения фильтров сетчатых:
Фильтр сетчатый СДЖ.АхБ.В-Г, где:
- СДЖ - тип арматуры - "фильтр сетчатый дренажный жидкостной";
- А - диаметр условного прохода DN - 080, 100, 150, 200, 250, 300, 350, 400, 500 мм;
- Б - условное давление РN - 1,6; 2,5; 4,0; 6,3; 10,0; 16,0 МПа;
- В - материал корпуса и фланцев - 01 - С - сталь 20, 02 - ХЛ - 09Г2С, 03 - НЖ - 12Х18Н10Т.
- Г - размер ячейки в сетке в мм;
Пример записи обозначения фильтра сетчатого дренажного жидкостного DN 80 PN 16 из легированной стали 09Г2С с размером ячейки в сетке 1,2 мм: Фильтр сетчатый СДЖ.080х016.02-1,2.

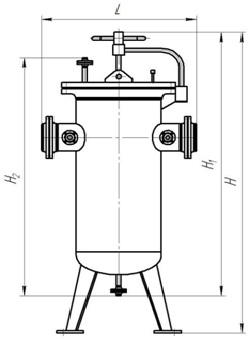

Габаритные размеры: фильтры сетчатые дренажные жидкостные (СДЖ)
| Обозначение фильтра | Штуцеры | Размеры, мм | |||||||
| Вылет, Dу, мм | Н1 | h | h1 | L1 | L1 | D | |||
| А,Б | В | Г | |||||||
| СДЖ 80-1,6-1 | 80/179 | 50/157 | М22х1,5 | 485 | 230 | 465 | 630 | — | 260 |
| СДЖ 80-1,6-2 | 80/179 | 50/157 | М22х1,5 | 485 | 230 | 465 | — | 420 | 260 |
| СДЖ 80-2,5-1 | 80/175 | 50/157 | М22х1,5 | 495 | 230 | 465 | 622 | — | 260 |
| СДЖ 80-2,5-2 | 80/175 | 50/157 | M22x1,5 | 495 | 230 | 465 | — | 420 | 260 |
| СДЖ 80-4,0-1 | 80/184 | 50/160 | М22X1,5 | 505 | 260 | 465 | 642 | — | 253 |
| СДЖ 80-4,0-2 | 80/184 | 50/160 | М22Х1,5 | 505 | 260 | 465 | — | 420 | 253 |
| СДЖ 80-6,3-1 | 80/185 | 50/160 | М22Х1,5 | 455 | 260 | 465 | 642 | — | 253 |
| СДЖ 80-6,3-2 | 80/185 | 50/160 | М22Х1,5 | 455 | 260 | 465 | — | 420 | 253 |
| СДЖ 150-1,6-1 | 150/236 | 50/156 | М22Х1,5 | 740 | 320 | 770 | 890 | — | 400 |
| СДЖ 150-1,6-2 | 150/236 | 50/160 | М22Х1,5 | 740 | 320 | 770 | — | 650 | 400 |
| СДЖ 150-2,5-1 | 150/236 | 50/160 | М22Х1,5 | 765 | 345 | 770 | 892 | — | 400 |
| СДЖ 150-2,5-2 | 150/236 | 50/160 | М22Х1,5 | 765 | 345 | 770 | — | 650 | 400 |
| СДЖ 150-4,0-1 | 150/268 | 50/160 | М22Х1,5 | 765 | 345 | 770 | 956 | — | 400 |
| СДЖ 150-4,0-2 | 150/268 | 50/160 | М22Х1,5 | 765 | 345 | 770 | — | 650 | 400 |
| СДЖ 150-6,3-1 | 50/68 | 50/160 | М22Х1,5 | 765 | 345 | 770 | 960 | — | 400 |
| СДЖ 150-6,3-2 | 150/268 | 50/160 | М22Х1,5 | 765 | 345 | 770 | — | 650 | 400 |
| СДЖ 200-1,6-1 | 200/272 | 50/160 | М22Х1,5 | 765 | 345 | 770 | 956 | — | 400 |
| СДЖ 200-1,6-2 | 200/272 | 50/160 | М22Х1,5 | 765 | 345 | 770 | — | 650 | 400 |
| СДЖ 200-4,0-1 | 200/268 | 50/160 | М22Х1,5 | 765 | 345 | 770 | 956 | — | 400 |
| СДЖ 200-4,0-2 | 200/268 | 50/160 | М22Х1,5 | 765 | 345 | 770 | 964 | — | 400 |
| СДЖ 200-6,3-1 | 200/270 | 50/160 | М22Х1,5 | 765 | 345 | 770 | 964 | — | 400 |
| СДЖ 200-6,3-2 | 200/270 | 50/160 | М22Х1,5 | 765 | 345 | 770 | — | 650 | 400 |
| СДЖ 250-1,6-1 | 250/250 | 100/170 | М22Х1,5 | 1070 | 400 | 1090 | 1125 | — | 600 |
| СДЖ 250-1,6-2 | 250/250 | 100/170 | М22Х1,5 | 1070 | 400 | 1090 | — | 850 | 600 |
| СДЖ 250-2,5-1 | 250/250 | 100/170 | М22Х1,5 | 1070 | 400 | 1090 | 1125 | — | 600 |
| СДЖ 250-2,5-2 | 250/250 | 100/170 | М22Х1,5 | 1070 | 400 | 1090 | — | 850 | 600 |
| СДЖ 250-4,0-1 | 250/250 | 100/170 | М22Х1,5 | 1070 | 400 | 1090 | 1125 | — | 600 |
| СДЖ 250-4,0-2 | 250/250 | 100/170 | М22Х1,5 | 1070 | 400 | 1090 | — | 850 | 600 |
| СДЖ 300-1,6-1 | 300/250 | 100/170 | М22Х1,5 | 1070 | 400 | 1090 | 1125 | — | 600 |
| СДЖ 300-1,6-2 | 300/250 | 100/170 | М22Х1,5 | 1070 | 400 | 1090 | — | 910 | 600 |
| СДЖ 300-2,5-1 | 300/270 | 100/170 | М22Х1,5 | 1040 | 400 | 1090 | 1164 | — | 600 |
| СДЖ 300-2,5-2 | 300/270 | 100/170 | М22Х1,5 | 1040 | 400 | 1090 | — | 910 | 600 |
| СДЖ 300-4,0-1 | 300/270 | 100/170 | М22Х1,5 | 1040 | 400 | 1090 | 1164 | — | 600 |
| СДЖ 300-4,0-2 | 300/270 | 100/170 | М22Х1,5 | 1040 | 400 | 1090 | — | 910 | 600 |
| СДЖ 400-1,6-1 | 400/350 | 100/160 | М22Х1,5 | 1240 | 650 | 1400 | 1728 | — | 1000 |
| СДЖ 400-1,6-2 | 400/350 | 100/160 | М22Х1,5 | 1240 | 650 | 1400 | — | 1360 | 1000 |
| СДЖ 400-2,5-1 | 400/350 | 100/160 | М22Х1,5 | 1240 | 650 | 1400 | 1740 | — | 1000 |
| СДЖ 400-2,5-2 | 400/350 | 100/160 | М22Х1,5 | 1240 | 650 | 1400 | — | 1370 | 1000 |
| СДЖ 400-4,0-1 | 400/350 | 100/160 | М22Х1,5 | 1240 | 650 | 1400 | 1740 | — | 1000 |
| СДЖ 400-4,0-2 | 400/350 | 100/160 | М22Х1,5 | 1240 | 650 | 1400 | — | 1370 | 1000 |
| СДЖ 500-1,6-1 | 500/350 | 100/160 | М22Х1,5 | 1240 | 650 | 1400 | 1728 | — | 1000 |
| СДЖ 500-1,6-2 | 500/350 | 100/160 | М22Х1,5 | 1240 | 650 | 1400 | — | 1360 | 1000 |
| СДЖ 500-2,5-1 | 500/350 | 100/170 | М22Х1,5 | 1240 | 650 | 1400 | 1740 | — | 1000 |
| СДЖ 500-2,5-2 | 500/350 | 100/170 | М22Х1,5 | 1240 | 650 | 1400 | 1370 | 1000 | — |
| СДЖ 500-4,0-1 | 500/350 | 100/160 | М22Х1,5 | 1240 | 650 | 1400 | 1740 | — | 1000 |
| СДЖ 500-4,0-2 | 500/350 | 100/160 | М22Х1,5 | 1240 | 650 | 1400 | — | 1370 | 1000 |
