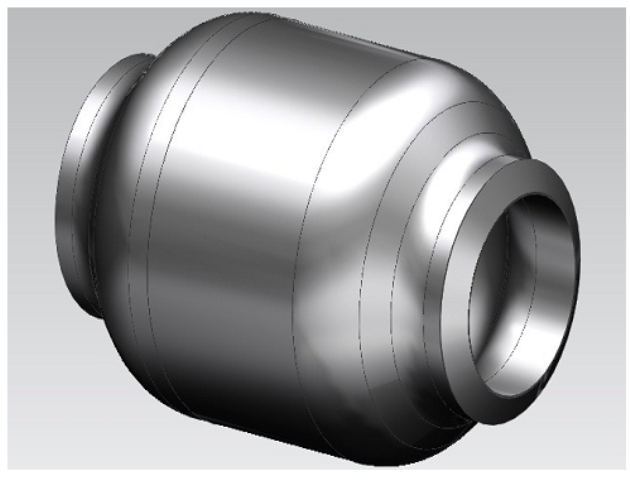

Клапана обратные поворотные под приварку типа 19с(лс,нж)38нж, 19с(лс,нж)11нж

Характеристики: Клапана обратные поворотные под приварку типа 19с(лс,нж)38нж, 19с(лс,нж)11нж

Характеристики

Технические характеристики:



Давление номинальное PN, МПа

1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 25,0.

Диаметр DN, мм

100, 150, 200, 250

Материал корпуса

  • Сталь 20 (С);
  • 09Г2С (ЛС);
  • 12Х18Н10Т (НЖ).

Герметичность затвора

Класс «А» по ГОСТ 9544-93

Нормальное положение затвора

Полностью «закрыто»

Средний срок службы

10 000 циклов

Гарантия 12 месяцев

Условия эксплуатации:

Рабочая среда

жидкие и газообразные среды

t° рабочей среды, ºС

  • Сталь 20 - до 425ºС
  • 09Г2С - 350ºС
  • 12Х18Н10Т - 550ºС

Климатическое исполнение

  • У (для эксплуатации в умеренном климате -45...40 ºС);
  • ХЛ (для эксплуатации в холодном климате -60...+40 ºС);
  • УХЛ1 ( для эксплуатации в умеренном и холодном климате -60...+40 ºС) по ГОСТ 15150-69

Установочное положение

Горизонтальное, вертикальное (только с подачей вверх)

Присоединение к трубопроводу

Под приварку

Расшифровка условного обозначения клапанов обратных:

Клапан обратный КОП.П.АхБ.В, где:

  • КОП.П - тип арматуры - «клапан обратный под приварку»;
  • А - диаметр условного прохода DN - 100, 150, 200, 250мм;
  • Б - условное давление РN - 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 25,0 МПа;
  • В - материал корпуса и фланцев – 01 - сталь 20, 02 - 09Г2С, 03 - 12Х18Н10Т;
  • Пример записи обозначения клапана обратного DN 100 PN 160 из легированной стали 09Г2С;
  • Клапан обратный КОП.П.100х160.02.
