Клапана обратные осесимметричные

Описание: Клапана обратные осесимметричные

Описание

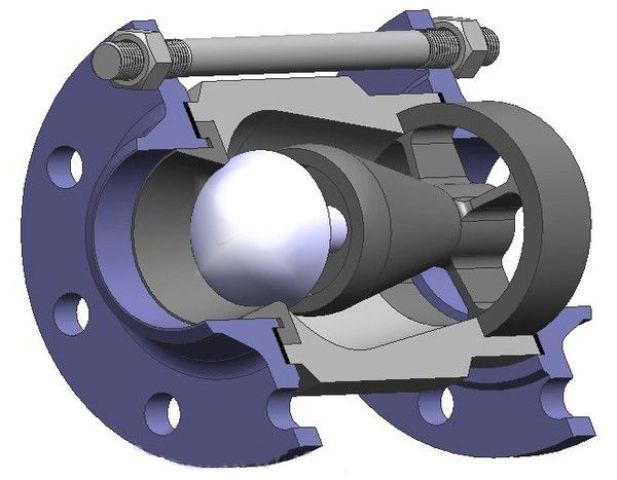

1. Безопасность, обеспеченная конструкцией.

Такая конструкция в сочетании с использованием простых и надежных внутренних деталей, полностью устраняет риск отрыва потоком каких-либо компонентов клапана, которые могут повредить насос или компрессор.

2. Безударная работа клапана.

Благодаря своему принципу работы, обратный клапан осевого типа плавно и быстро реагирует на изменение расхода или давления, а также стабилен в работе. Наличие вспомогательной пружины обеспечивает быстрое и безударное (а значит искробезопасное) закрытие клапана без возможности обратных протечек среды и пульсаций давления. Данный клапан можно устанавливать подземно, т.к. он не требует дополнительного обслуживания.

3. Отличная гидродинамика потока.

Конструкция клапана такова, что параметры потока после него восстанавливаются почти сразу на срезе выхода. Это достигается за счет правильно спрофилированной проточной части корпуса и центрального тела.

4.Технологические особенности.

На седло и тарелку клапана наносится напыление (нанопокрытие) на основе многослойного нитрида титана. Такое покрытие защищает от быстрого износа и является дополнительной защитой от искрообразования.

Характеристики: Клапана обратные осесимметричные

Характеристики

Технические характеристики:

Давление номинальное PN, МПа 1,6; 2,5; 4,0; 6,3; 10,0; 16,0.
Диаметр DN, мм 25, 50, 80,100, 150...500.
Материал корпуса
  • Сталь20 (С);
  • 09Г2С (ЛС);
  • 12Х18Н10Т (НЖ).
Герметичность затвора Класс «А» ГОСТ 9544-93
Нормальное положение затвора Полностью «закрыто»
Средний срок службы 30 000 циклов
Гарантия 12 месяцев

Условия эксплуатации:

Рабочая среда жидкие и газообразные среды, в том числе взрывопожароопасные
t° рабочей среды, ºС
  • Сталь20 - до 425ºС;
  • 09Г2С - до 350ºС;
  • 12Х18Н10Т - до 550ºС.
Климатическое исполнение
  • У - для эксплуатации в умеренноом климате -45...+40ºС;
  • ХЛ1 - для эксплуатации в холодном климате -60...+40ºС;
  • УХЛ1 - для эксплуатации в умеренном и холодном климате -60...+40ºС по ГОСТ 15150-69.
Установочное положение Любое
Присоединение к трубопроводу Стяжное, фланцевое

Клапан обратный КОО.АхБ.В, где:

  • КОО - тип арматуры - «клапан обратный осесимметричный»
  • А - диаметр условного прохода DN - 25, 50, 80, 100, 150...500мм
  • Б - условное давление PN 1,6; 2,5; 4,0; 6,3; 10,0; 16,0 МПа.
  • В - материал корпуса и фланцев - 01 - сталь 20, 02 - 09Г2С, 03 - 12Х18Н10Т
  • Пример записи обозначения клапана обратного DN 80 PN 160 из легированной стали 09Г2С:
  • Клапан обратный осесеметричный КОО.080х1б0.02
