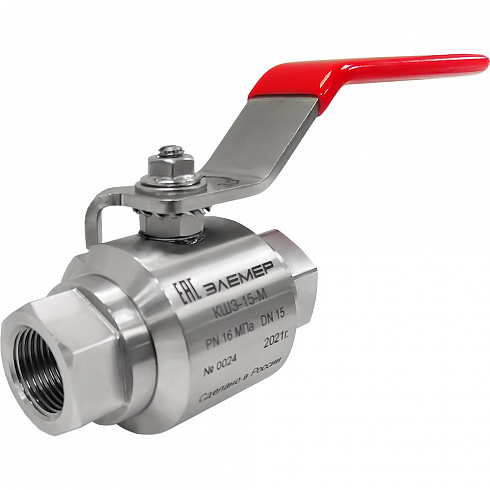

Кран шаровый КШЗ-15 (муфтовый)

Характеристики: Кран шаровый КШЗ-15 (муфтовый)

Характеристики

Технические характеристики

Параметр Значение
Внешний вид

Номинальный диаметр, DN, мм 15
Номинальное давление, РN, МПа 16
Направление подачи рабочей среды любое
Герметичность затвора по ГОСТ 9544-2015 класс А
Тип присоединения к трубопроводу муфтовое по ГОСТ 6527-68, ГОСТ 22526-77
Эффективный диаметр, мм 12,5
Конструкция запирающего элемента с плавающей пробкой
Тип проходного сечения полнопроходной по ГОСТ 28343-89
неполнопроходной по ГОСТ 24856-2014
Пробное давление, Pпр, МПа 24
Материал корпуса шарового крана нержавеющая сталь 12Х18Н10Т
Материал запирающего элемента (шар) нержавеющая сталь 12Х18Н10Т с фторопластовым уплотнением
Диапазон рабочих температур (рабочая среда) –60...+160 °С
Температура окружающей среды –50...+40 °С (У1)
–60...+40 °С (ХЛ1)
–60...+70 °С (УХЛ1)
Сейсмостойкость по шкале MSK 64 СО — не сейсмостойкое исполнение до 6 баллов
С — сейсмостойкое исполнение до 9 баллов
Наработка на отказ 2000 циклов
Назначенный срок службы 30 лет
Присоединение: вход (процесс) внутренняя резьба М20×1,5; G1/2; R1/2; K1/2
Масса, не более, кг 0,63

Конструктивные исполнения

Вариант конструктивного исполнения Условный проход присоединительного штуцера Ду, мм Номинальное давление, МПа Конструктивное исполнение (особенности) Резьба со стороны отбора давления (вход) Резьба со стороны установки датчика (выход)
КШЗ-10 (штуцерно-ниппельный) 10 16 штуцерно-ниппельный (вход и выход прибора с наружной резьбой М22×1,5 для оснащения двумя гайками с внутренней резьбой М22×1,5 и двумя ниппелями Ø14 мм со сферическим седлом) М22×1,5
КШЗ-15 (муфтовый) 15 16 полнопроходной шаровый кран муфтового конструктивного исполнения с внутренней резьбой со стороны входа и выхода среды М20×1,5; G1/2; R1/2; К1/2 (1/2NPT)
КШМ-15/6,3 15 6,3 стандартное (резьба в теле крана) G1/2" М20×1,5
(G1/2" по заказу)
КШМ-15/6,3-ПШ 15 6,3 с подвижным штуцером для подключения датчиков (установка датчика с индикацией в нужном положении)  G1/2" М20×1,5
КШМ-15/6,3-ПШК 15 6,3 с подвижным штуцером и дополнительным отбором давления (установка датчика с индикацией в нужном положении и подключение метрологического оборудования)  G1/2" М20×1,5
КШМ-20/6,3 20 6,3 стандартное (резьба в теле крана) G3/4"
