Кран шаровый КШЗ-10 (штуцерно-ниппельный)
Характеристики: Кран шаровый КШЗ-10 (штуцерно-ниппельный)
| Параметр | Значение |

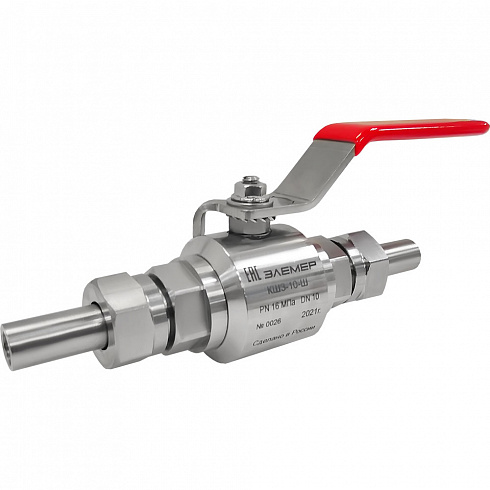

| Внешний вид |
|
| Номинальный диаметр, DN, мм | 10 |
| Номинальное давление, РN, МПа | 16 |
| Направление подачи рабочей среды | любое |
| Герметичность затвора по ГОСТ 9544-2015 | класс А |
| Тип присоединения к трубопроводу | штуцерный с шаровым ниппелем по ГОСТ 24485-80 |
| Эффективный диаметр, мм | 10 |
| Конструкция запирающего элемента | с плавающей пробкой |
| Тип проходного сечения | полнопроходной по ГОСТ 28343-89 |
| Пробное давление, Pпр, МПа | 24 |
| Материал корпуса шарового крана | нержавеющая сталь 12Х18Н10Т |
| Материал запирающего элемента (шар) | нержавеющая сталь 12Х18Н10Т с фторопластовым уплотнением |
| Диапазон рабочих температур (рабочая среда) | –60...+160 °С |
| Температура окружающей среды |
–50...+40 °С (У1) –60...+40 °С (ХЛ1) –60...+70 °С (УХЛ1) |
| Сейсмостойкость по шкале MSK 64 |
СО — не сейсмостойкое исполнение до 6 баллов С — сейсмостойкое исполнение до 9 баллов |
| Наработка на отказ | 2000 циклов |
| Назначенный срок службы | 30 лет |
| Присоединение: вход (процесс) | наружная резьба М22×1,5 по ГОСТ 24705-2004 в комплекте с двумя накидными гайками по ГОСТ 23353-78 и двумя шаровыми ниппелями Ø14 мм по ГОСТ 23355-78 |
| Масса, не более, кг | 0,84 |
Конструктивные исполнения
| Вариант конструктивного исполнения | Условный проход присоединительного штуцера Ду, мм | Номинальное давление, МПа | Конструктивное исполнение (особенности) | Резьба со стороны отбора давления (вход) | Резьба со стороны установки датчика (выход) |
| КШЗ-10 (штуцерно-ниппельный) | 10 | 16 | штуцерно-ниппельный (вход и выход прибора с наружной резьбой М22×1,5 для оснащения двумя гайками с внутренней резьбой М22×1,5 и двумя ниппелями Ø14 мм со сферическим седлом) | М22×1,5 | |
| КШЗ-15 (муфтовый) | 15 | 16 | полнопроходной шаровый кран муфтового конструктивного исполнения с внутренней резьбой со стороны входа и выхода среды | М20×1,5; G1/2; R1/2; К1/2 (1/2NPT) | |
| КШМ-15/6,3 | 15 | 6,3 | стандартное (резьба в теле крана) | G1/2" |
М20×1,5 (G1/2" по заказу) |
| КШМ-15/6,3-ПШ | 15 | 6,3 | с подвижным штуцером для подключения датчиков (установка датчика с индикацией в нужном положении) | G1/2" | М20×1,5 |
| КШМ-15/6,3-ПШК | 15 | 6,3 | с подвижным штуцером и дополнительным отбором давления (установка датчика с индикацией в нужном положении и подключение метрологического оборудования) | G1/2" | М20×1,5 |
| КШМ-20/6,3 | 20 | 6,3 | стандартное (резьба в теле крана) | G3/4" | |
