Разделители сред ЭЛЕМЕР-РС-25 (-50, -250, -600)
Разделители сред ЭЛЕМЕР-РС-25, ЭЛЕМЕР-РС-50, ЭЛЕМЕР-РС-250,

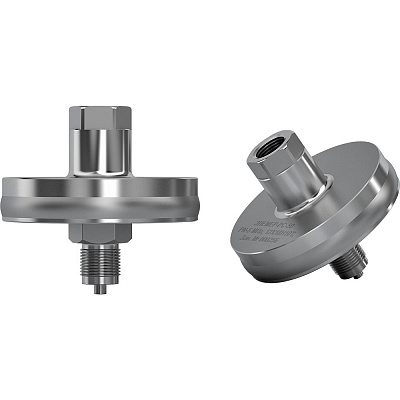

Разделители сред
Разделители имеют штуцерное присоединение к процессу.
Материалы мембран — нержавеющая сталь 316L или хастеллой-С (ХН65МВ) — обеспечивают долговременную работу в агрессивных средах.
Описание: Разделители сред ЭЛЕМЕР-РС-25 (-50, -250, -600)
Технические характеристики
| Параметры | ЭЛЕМЕР-РС-25 | ЭЛЕМЕР-РС-50 | ЭЛЕМЕР-РС-250 | ЭЛЕМЕР-РС-600 |
| Техническое описание, подключение к процессу | разделитель сред неразборный, сварная конструкция, резьбовое подключение к процессу | |||
| Номинальное давление, PN, МПа (кгс/см2) | 2,5 МПа (25 кгс/см2) | 5 МПа (50 кгс/см2) | 25 МПа (250 кгс/см2) | 60 МПа (600 кгс/см2) |
| Диапазон рабочих давлений, МПа (кгс/см2) | –0,1…2,5 МПа (–1…25 кгс/см2) | –0,1…5 МПа (–1…50 кгс/см2) | 0…25 МПа (0…250 кгс/см2) | 0…60 МПа (0…600 кгс/см2) |
| Минимальный верхний предел измерений, кПа (кгс/см2) | 25 кПа (0,25 кгс/см2) | 50 кПа (0,5 кгс/см2) | 250 кПа (2,5 кгс/см2) | 1000 кПа (10 кгс/см2) |
| Диапазон рабочих температур, °С | –60…+200 | |||
| Внутренний объем, см3 | 20 | 3,7 | 1,9 | 0,75 |
| Максимальный вытесняемый объем, см3 | 10 | 3 | 0,4 | 0,15 |
| Материал мембраны | ||||
| Материал корпуса | нержавеющая сталь 12Х18Н10Т | |||
| Комплекты монтажных частей для присоединения к процессу | Т1М — медное уплотнительное кольцо; Т1Ф — фторопластовое уплотнительное кольцо | |||
| Присоединение (М/М0) | ||||
| Вход (процесс) | наружная резьба М20×1,5, G1/2 | |||
| Выход (прибор) | внутренняя резьба М20×1,5 | |||
Габаритные присоединительные размеры
| Параметры | ЭЛЕМЕР-РС-25 | ЭЛЕМЕР-РС-50 | ЭЛЕМЕР-РС-250 | ЭЛЕМЕР-РС-600 |
| Чертеж | Исполнение без промывочного отверстия | |||
| Исполнение 1 |
 |
 |
 |
 |
| Чертеж | Исполнение «П» (с промывочным отверстием) | |||
| Исполнение 2 |
 |
 |
 |
 |
| Диаметр фланца D, мм | 160 | 90 | 60 | 45 |
| Высота H, мм | 100 | 98 | 98 | 88 |
| Высота H (с промывочным отверстием), мм | 122 | 118 | 124 | 100 |
| Размер под ключ S1/S2 | 27 | |||
| Диаметр dm, мм | 160 | 88 | 52 | 35 |
| Масса, кг | 3,6 | 1,7 | 1,1 | 0,9 |
| Масса исполнения с промывочным отверстием, кг | 4,4 | 2,2 | 1,35 | 1,15 |
Документация и сертификаты: Разделители сред ЭЛЕМЕР-РС-25 (-50, -250, -600)
Опросные листы
- Опросный лист для выбора разделителя «ЭЛЕМЕР-РС»
- Форма заказа Разделители сред ЭЛЕМЕР-РС-25 (-50, -250, -600)
Документация

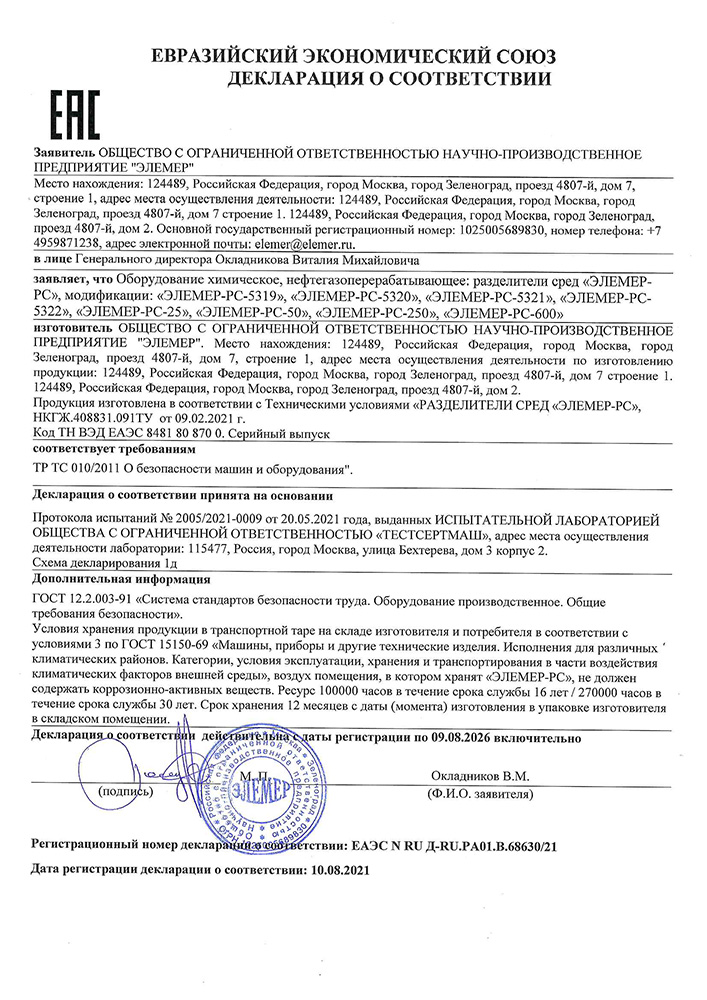

Сертификаты
