Клапанные блоки ЭЛЕМЕР-БК серии Е (40 МПа), ЭЛЕМЕР-БК-Е-63МПа (1-, 2-вентильные)
- Форма заказа ЭЛЕМЕР-БК серии E (2 MБ)
- Форма заказа ЭЛЕМЕР-БК серии E (АЭС) (1.4 MБ)
- Форма заказа ЭЛЕМЕР-БК серии E (63 МПа)
- Рекламная листовка: Клапанные блоки для низких температур эскплуатации (до –60 °С) ЭЛЕМЕР-БК
- Рекламная листовка: Клапанные блоки на высокое давление до 63 МПа ЭЛЕМЕР-БК серии Е
Клапанные блоки серии Е (1- и 2-вентильные) предназначены для подключения датчиков избыточного, абсолютного, вакуумметрического давления, давления-разрежения (штуцерного присоединения) к импульсным линиям в системах автоматического контроля, регулирования и управления технологическими процессами.
Описание: Клапанные блоки ЭЛЕМЕР-БК серии Е (40 МПа), ЭЛЕМЕР-БК-Е-63МПа (1-, 2-вентильные)
Конструктивные особенности
- Подключение импульсных линий напрямую к клапанному блоку через штуцер с наружной резьбой М20×1,5 и комплектом монтажных частей. По согласованию с заказчиком возможны другие варианты присоединений;
- Различные варианты соединений на выходе среды;
- Модели клапанных блоков отличаются количеством вентилей, наличием/отсутствием дренажных клапанов.
Варианты исполнения
- Общепромышленное;
- Кислородное;
- Атомное (повышенной надежности).
Характеристики: Клапанные блоки ЭЛЕМЕР-БК серии Е (40 МПа), ЭЛЕМЕР-БК-Е-63МПа (1-, 2-вентильные)
ЭЛЕМЕР-БК серии Е - клапанные блоки на высокое давление до 63 МПа
- Давление рабочей среды — 63 МПа
- Конструктивные исполнения — одно и двухвентильные блоки
- Варианты исполнения — общепромышленное, кислородное, атомное (повышенной надежности)
- Температура рабочей среды — минус 60…180 °С
- Температура окружающей среды — минус 60…80 °С
- Подключение к процессу (резьба) — наружная резьба М20×1,5, G1/2, К1/2 (1/2NPT), внутренняя резьба К1/2 (1/2NPT)
- Подключение к прибору (резьба) — внутренняя резьба М20×1,5, G1/2, К1/2 (1/2NPT), наружная резьба М20×1,5
- Сохранение высокой герметичности в режиме «рабочего хода» (открытие–закрытие вентилей)
- Пробное давление (Pпр) — 80 МПа
- Материалы запирающего элемента кран-буксы — сталь 30Х13, сталь ХН45Ю, металлокерамика ВК-8
- Материал корпуса — нержавеющая сталь 12Х18Н10Т
- Наработка в течение гарантийного срока эксплуатации — более 1 500 циклов
Документация и сертификаты: Клапанные блоки ЭЛЕМЕР-БК серии Е (40 МПа), ЭЛЕМЕР-БК-Е-63МПа (1-, 2-вентильные)
Опросные листы
- Форма заказа ЭЛЕМЕР-БК серии E (2 MБ)
- Форма заказа ЭЛЕМЕР-БК серии E (АЭС) (1.4 MБ)
- Форма заказа ЭЛЕМЕР-БК серии E (63 МПа)
- Рекламная листовка: Клапанные блоки для низких температур эскплуатации (до –60 °С) ЭЛЕМЕР-БК
- Рекламная листовка: Клапанные блоки на высокое давление до 63 МПа ЭЛЕМЕР-БК серии Е
Документация
- Номенклатурный перечень — Арматура для датчиков давления (3.3 MБ)
- Каталог продукции: Клапанные блоки ЭЛЕМЕР-БК (4 MБ)
- Каталог продукции: Клапанные блоки ЭЛЕМЕР-БК для АЭС (2.8 MБ)
Сертификаты
- Росэнергоатом. Сертификат соответствия № АНК-С-(9/29-02/44327)-2018-34 (до 05.10.2021 г.)

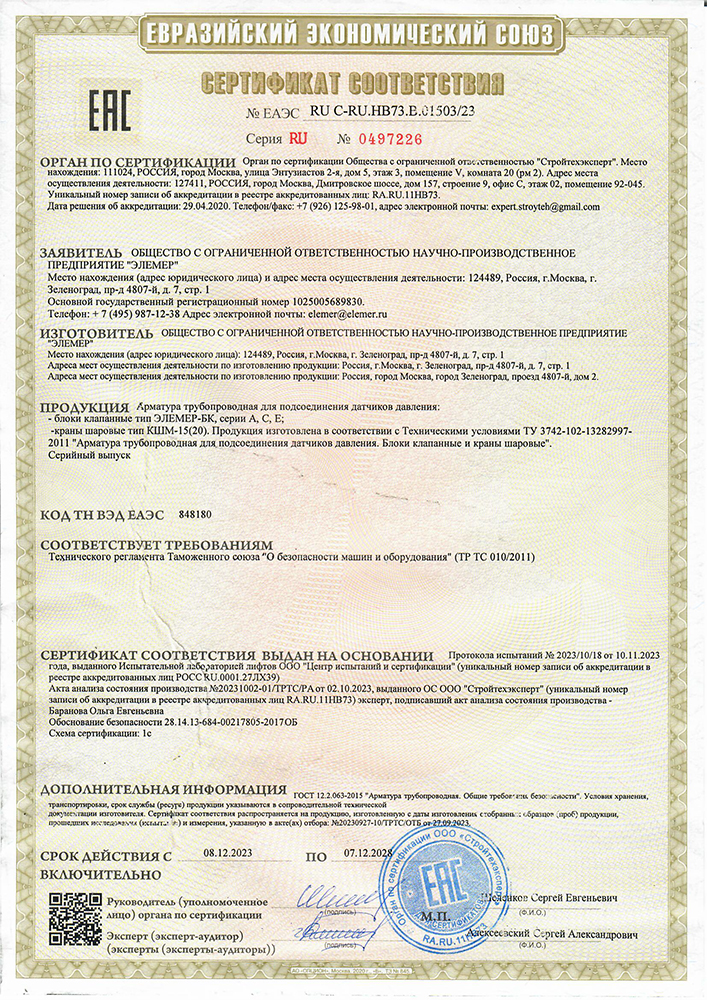

- Сертификат соответствия Техническому регламенту Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования» № ТС RU C-RU.ОБ01.В00161 (до 14.05.2022 г.)

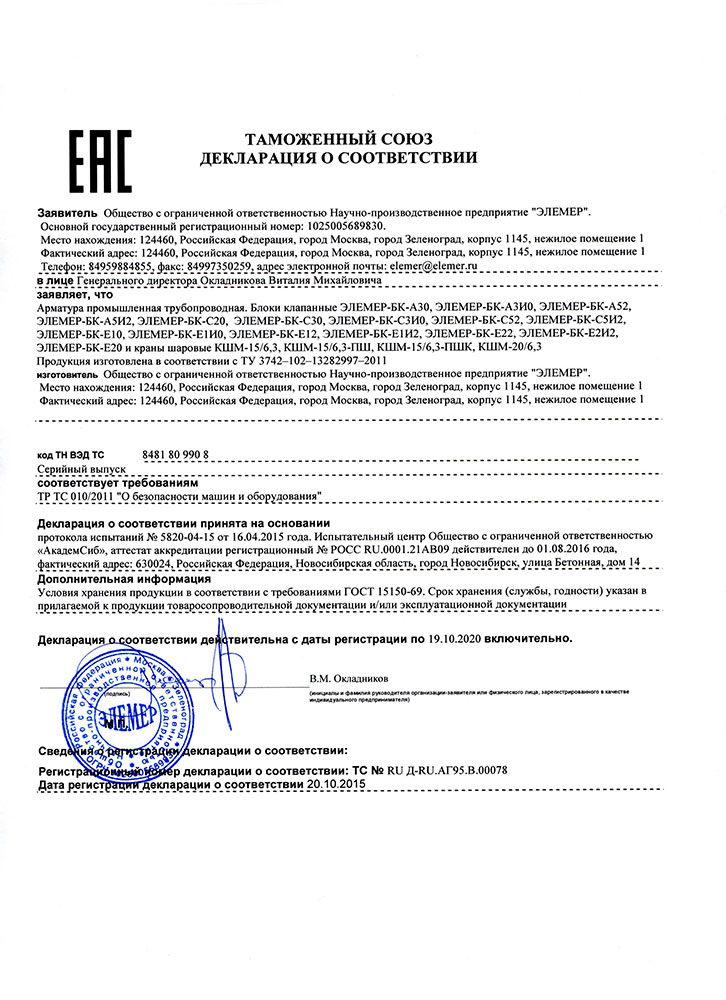

- Таможенный союз. Декларация о соответствии (до 19.10.2020 г.)
- Евразийский экономический союз. Декларация о соответствии (до 20.06.2022 г.)

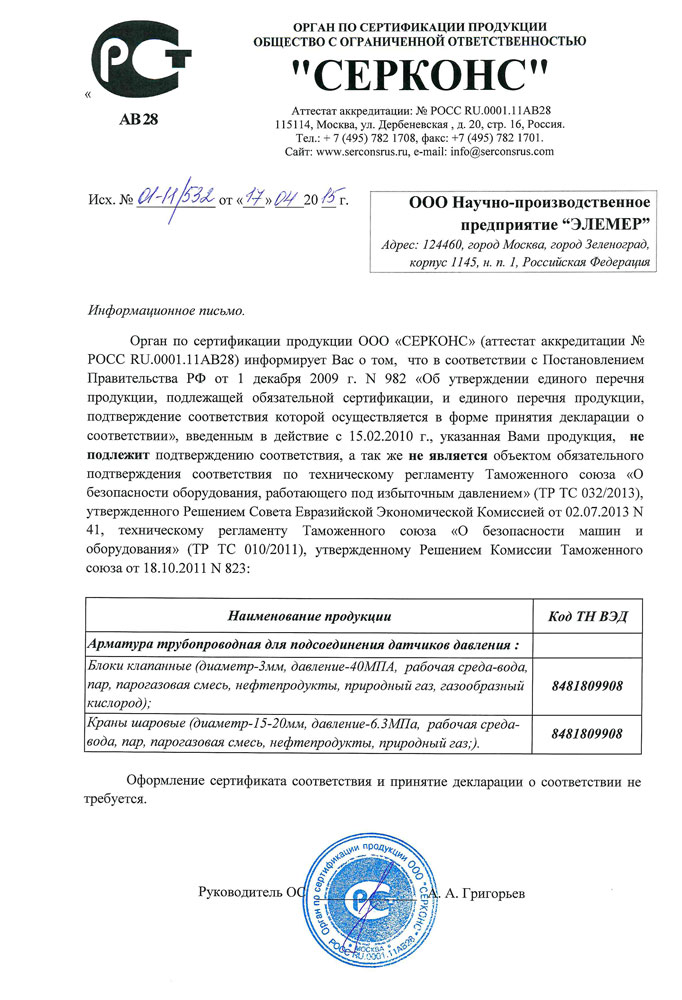

- Информационное письмо органа по сертификации продукции ООО «СЕРКОНС» (от 17.04.2015 г.)

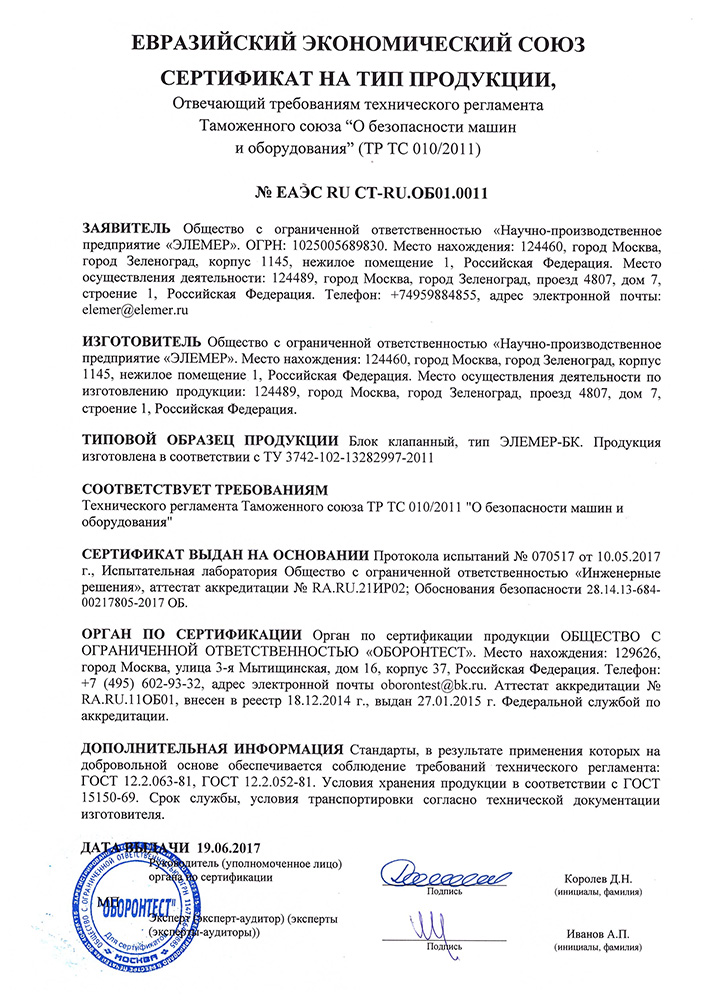

- Евразийский экономический союз. Сертификат на тип продукции, отвечающей требованиям технического регламента Таможенного союза «О безопасности машин и оборудования» (ТР ТС 010/2011) №ЕАЭС RU CN-RU.ОБ01.0011 (от 19.06.2017 г.)
